Čo je membránová spojka v priemyselných pohonných systémoch Ghany?

Čo je membránová spojka v priemyselných pohonných systémoch Ghany?

A membránová spojka je mechanické zariadenie inštalované medzi dvoma koncami hriadeľov v rámci priemyselného pohonného systému na prenos rotačného krútiaceho momentu, pričom umožňuje určitý stupeň uhlového, paralelného alebo axiálneho posunu medzi nimi. Namiesto spoliehania sa na gumené vložky alebo elastomérne objímky, spojka používa tenký, tvarovaný kovový kotúč, označovaný ako membrána, ktorý sa mierne ohýba, aby sa prispôsobil nesprávnemu vyrovnaniu, zatiaľ čo zvyšok zostavy udržuje pevné spojenie kov-kov. Toto zaraďuje dizajn do širšej skupiny neelastických flexibilných spojok, kde kompenzácia nastáva prostredníctvom relatívneho pohybu alebo vôle medzi tuhými komponentmi namiesto prostredníctvom elastickej deformácie materiálu. V rámci priemyselných pohonných systémov Ghany, vrátane tých, ktoré sa nachádzajú v banských lokalitách, cementárňach a čerpacích staniciach, táto konštrukcia podporuje konzistentné dodávanie krútiaceho momentu pri stálych otáčkach a konštantnom zaťažení, podmienky, ktoré opisujú veľký podiel nepretržite pracujúcich priemyselných strojov.

Keďže membrána je vyrobená výhradne z kovu, nie je tu žiadna gumová zložka, ktorá by v priebehu času podliehala postupnému vytvrdzovaniu alebo praskaniu vplyvom tepla a oleja. To dáva spojke pomerne vysokú torznú tuhosť, čo znamená, že počas prevádzky dochádza k veľmi malému skrúteniu medzi hnacou a hnanou stranou, čo je vlastnosť, ktorá je dôležitá, keď sa vyžaduje presné načasovanie otáčania medzi pripojenými zariadeniami naprieč pohonnými systémami pracujúcimi v náročných priemyselných prostrediach.

Ako sa líši membránová spojka typu MPJ s medzihriadeľom od štandardných konštrukcií?

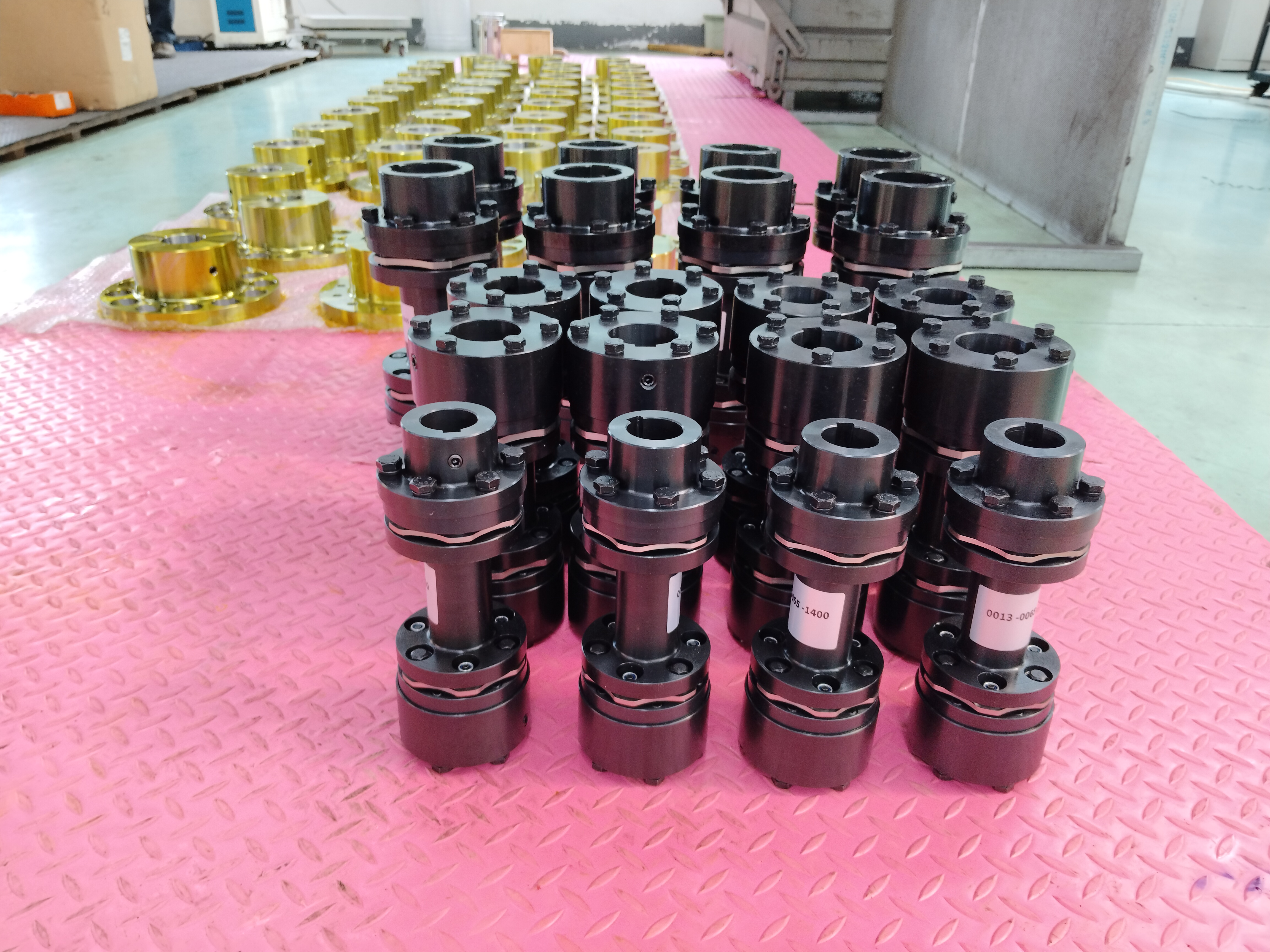

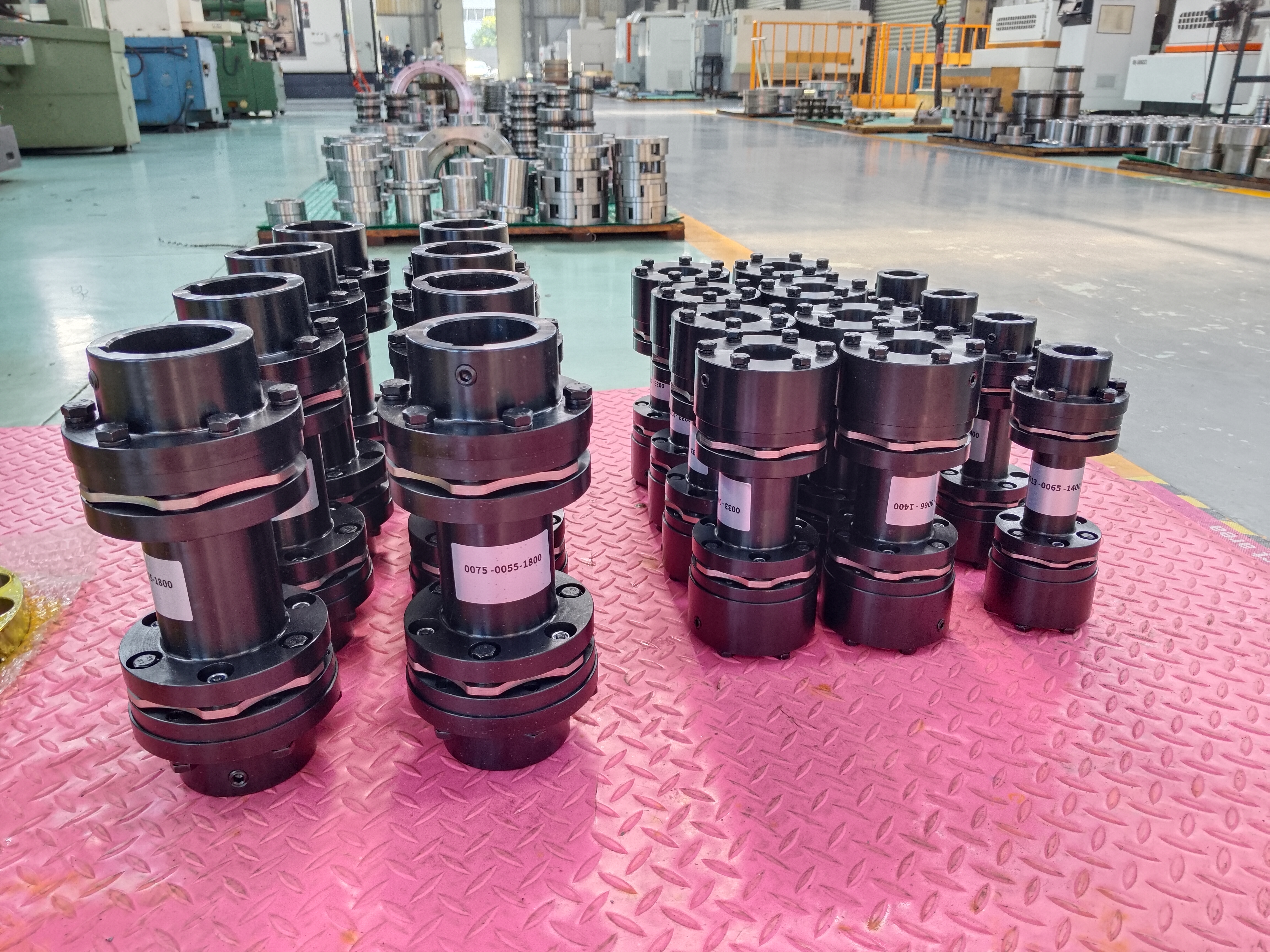

Spomedzi variantov membránových spojok používaných v priemyselných pohonných systémoch, membránová spojka typu MPJ s vloženým hriadeľom, postavená podľa špecifikácie Q/YP 21002X-2018, rieši špecifickú inžiniersku potrebu: prenos krútiaceho momentu na väčšiu vzdialenosť medzi dvoma časťami zariadenia, ktoré nemožno umiestniť blízko seba. Namiesto spojenia dvoch membránových zostáv priamo náboja k náboju táto konštrukcia vkladá vysoko pevný medzihriadeľ medzi dve membránové jednotky, jednu namontovanú v blízkosti hnacieho zariadenia a druhú v blízkosti hnaného zariadenia. Toto usporiadanie umožňuje, aby spojka preklenula značnú inštalačnú medzeru, pričom stále koriguje diagonálne, axiálne a paralelné posunutie, ktoré vzniká v tomto rozpätí v dôsledku kolísania základov alebo tepelného rastu hriadeľa.

V porovnaní s hadicovými pružinovými spojkami, ktoré používajú vinutý kovový pružinový prvok navinutý cez drážkované zuby náboja na prenos krútiaceho momentu a absorbovanie nárazov, sa konštrukcia membrány MPJ spolieha skôr na celokovovú membránovú zostavu než na mechanizmus s pružinou a drážkou. Tento štrukturálny rozdiel prispieva k výrazne tuhej torznej odozve a priaznivému dynamickému vyvažovaciemu správaniu, pretože tu nie je žiadny uvoľnený pružinový prvok, ktorý by bol vystavený posúvaniu odstredivou silou pri vyšších rýchlostiach otáčania. Výsledkom je stabilný prenos krútiaceho momentu aj pri zvyšovaní otáčok hriadeľa, spolu so zníženým mechanickým namáhaním prenášaným do ložísk a puzdier a nižším sklonom k ​​vibráciám počas nepretržitej prevádzky.

Akú úlohu hrá medzihriadeľ pri diaľkovom prenose energie?

Vložený hriadeľ funguje ako pevný spojovací člen medzi dvoma membránovými zostavami a jeho dĺžka sa volí podľa fyzickej vzdialenosti medzi hnacím a hnaným zariadením v rámci hnacieho systému. V aplikáciách, ako sú systémy pohonu dopravníkov na miestach spracovania rudy alebo čerpadlá, kde je motor umiestnený v určitej vzdialenosti od poháňanej jednotky kvôli požiadavkám na usporiadanie alebo bezpečnostnú vzdialenosť, tento hriadeľ umožňuje, aby sa krútiaci moment pohyboval cez túto medzeru bez toho, aby motor a čerpadlo sedeli priamo vedľa seba. Pretože samotný hriadeľ je vyrobený z vysoko pevnej legovanej ocele a je dimenzovaný tak, aby odolal ohybu pri zaťažení krútiacim momentom, zachováva si rovnosť v celom svojom rozpätí, čo zase pomáha membránovým zostavám na každom konci vykonávať funkciu kompenzácie nesúososti, ako bolo zamýšľané, a nie kompenzovať ohnutý alebo poddimenzovaný hriadeľ.

Prečo je diagonálny, axiálny a paralelný posun dôležitý pri inštaláciách s veľkým rozpätím?

Počas dlhého inštalačného rozpätia sa môžu malé odchýlky v usadzovaní základov, tepelná rozťažnosť hriadeľa pri prevádzkovej teplote alebo menšie chyby počas počiatočného zarovnania nahromadiť do posunutia, ktoré by krátke priame spojenie len ťažko absorbovalo. Membránové zostavy umiestnené na oboch koncoch medziľahlého hriadeľa sa ohýbajú nezávisle, aby korigovali špecifický typ posunutia vyskytujúceho sa v ich príslušnom spojovacom bode, či už je toto posunutie uhlové, axiálne alebo kombinácia oboch. Tento distribuovaný kompenzačný prístup je súčasťou toho, prečo je tento dizajn vhodný pre inštalácie s veľkým rozpätím, kde by inak bol jediný spojovací bod vystavený nadmernému namáhaniu v ohybe.

Aké materiály a výrobné kroky sú zahrnuté pri výrobe týchto spojok?

Membránové kotúče sa vo všeobecnosti vyrábajú z nehrdzavejúcej ocele alebo tepelne spracovanej legovanej ocele, materiálov vybraných pre ich schopnosť opakovane sa ohýbať počas mnohých prevádzkových cyklov bez vzniku únavových trhlín. Výroba zvyčajne zahŕňa presné razenie alebo rezanie laserom na vytvorenie profilu membrány, po ktorom nasleduje proces riadeného tepelného spracovania, ktorý nastavuje mechanické vlastnosti potrebné pre dlhodobý výkon ohybu. Komponenty náboja a medziľahlý hriadeľ sú opracované z uhlíkovej ocele alebo legovanej ocele a vyvŕtané na priemer hriadeľa s úzkymi toleranciami, pretože aj malá nepresnosť otvoru môže spôsobiť vibrácie, keď sa zostava otáča prevádzkovou rýchlosťou v rámci priemyselného pohonného systému.

Aké výkonové charakteristiky by sa mali očakávať od tohto typu spojky?

Pretože zostava membrány prenáša krútiaci moment prostredníctvom nepretržitého kontaktu kov na kov, a nie klzných alebo zaberajúcich povrchov, vôľa zostáva počas životnosti spojky takmer nulová. Torzná tuhosť je pomerne vysoká, čo znamená, že spojka sa pri zaťažení krúti len veľmi málo, čo podporuje aplikácie, kde je potrebné, aby načasovanie otáčania medzi pripojenými hriadeľmi zostalo konzistentné, ako sú napríklad hnacie hriadele generátora v elektrárňach alebo pohony čerpadiel s presným dávkovaním. Dynamické vyvažovanie má tiež tendenciu byť priaznivé, pretože celokovová konštrukcia zabraňuje nepravidelnostiam rozloženia hmoty, ktoré sa môžu vyskytnúť pri pružinových alebo elastomérnych dizajnoch pri vyšších rýchlostiach otáčania.

Kde sú tieto spojky aplikované v rámci priemyselných pohonných systémov Ghany?

Sektor ťažby v Ghane, vrátane operácií so zlatom a mangánom, často zahŕňa usporiadania pohonu dopravníkov a drvičov, kde je umiestnenie motora diktované štruktúrnym usporiadaním a nie blízkosťou poháňaného zariadenia, vďaka čomu sú návrhy spojok medzihriadeľa prakticky vhodné na pripojenie týchto oddelených komponentov v rámci väčšieho pohonného systému. Zariadenia na výrobu cementu používajú podobné usporiadania spojok s dlhým rozpätím v rámci pohonov pecí, kde tepelná expanzia pozdĺž dĺžky hriadeľa počas cyklov nepretržitého vypaľovania vyžaduje, aby membránové zostavy korigovali posun, ktorý sa postupne vyvíja počas prevádzky.

Zariadenia na výrobu energie, vrátane tepelných a vodných elektrární, používajú membránové spojky s medziľahlými hriadeľmi na pripojenie turbín ku generátorom umiestneným v pevnej vzdialenosti od seba v rámci usporiadania elektrárne. Inštalácie na úpravu vody a zavlažovacie čerpacie zariadenia tiež používajú tento typ spojky, kde je umiestnenie čerpadla a motora oddelené štrukturálnymi alebo údržbárskymi požiadavkami na prístup, čo umožňuje, aby sa krútiaci moment pohyboval cez medzeru, zatiaľ čo sekcie membrány zvládajú akékoľvek výsledné nesprávne nastavenie v každom bode pripojenia.

Čo je potrebné skontrolovať pred výberom a inštaláciou tohto typu spojky?

Výber začína potvrdením požiadaviek na krútiaci moment a rýchlosť otáčania pripojeného zariadenia v porovnaní s menovitým výkonom spojky, spolu s meraním skutočného rozpätia inštalácie, aby bolo možné správne špecifikovať dĺžku medziľahlého hriadeľa pre príslušný systém pohonu. Priemer otvoru hriadeľa a rozmery klinovej drážky na hnacej aj hnanej strane musia presne zodpovedať nábojom spojky, pretože zle namontované spojenie môže spôsobiť vibrácie bez ohľadu na to, ako dobre je samotná zostava membrány určená pre danú aplikáciu.
