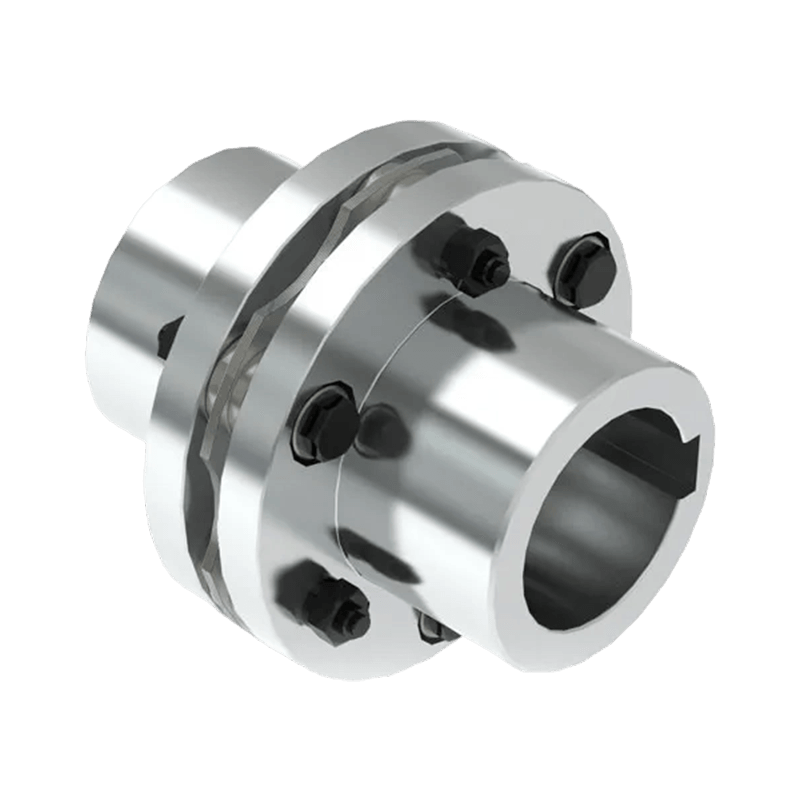

Jednotypová elastická membránová spojka DMA
Pripojenie kľúča typu DMB Jednotypová elastická membránová spojka (Q/YP 22004X-2018) je vysokovýkonný kovový elastický prevodový komponent navrhnutý pre presné systémy prenosu krútiaceho momentu. Prijíma štruktúru jednej membrány kombinovanú s dizajnom kľúčového spojenia, čo umožňuje spoľahlivý prenos krútiaceho momentu a zároveň účinne kompenzuje axiálne, uhlové a obmedzené radiálne odchýlky prostredníctvom elastickej deformácie vysokopevnostných kovových membrán. Táto štruktúra zaisťuje vysokú torznú tuhosť a stabilný dynamický výkon pri vysokorýchlostných prevádzkových podmienkach.
Vďaka svojej kompaktnej štruktúre, prevodovým charakteristikám s nulovou vôľou a prevádzke bez mazania je spojka DMB široko vhodná pre priemyselné oblasti vyžadujúce vysokú presnosť a spoľahlivosť, ako sú servosystémy, presné stroje, hutnícke zariadenia a systémy na prenos energie. Jeho robustná konštrukcia zlepšuje prevádzkovú stabilitu a zároveň znižuje požiadavky na údržbu a predlžuje dlhodobú životnosť.
- Parametre produktu
- Odoslať správu
TECHNICKÉ PARAMETRE

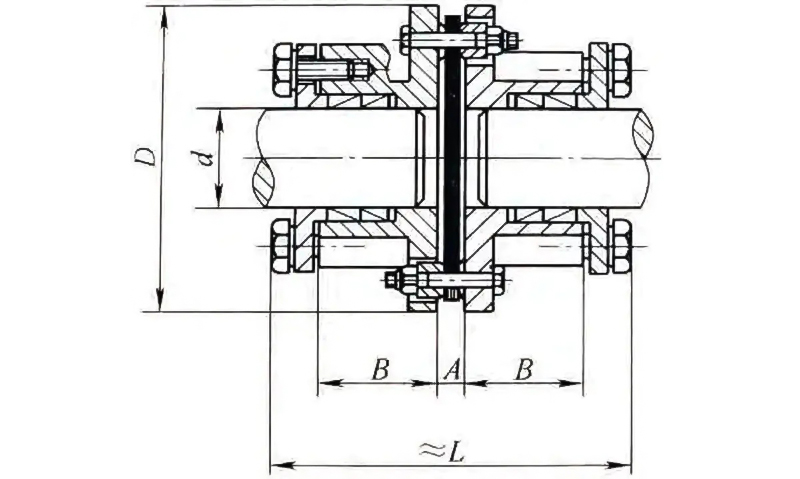

Základné parametre a hlavné rozmery membránovej spojky MPJ s medzihriadeľom
| Typ | Diera priemer d | D/mm | L/mm | A/mm | B/mm | omša /kg | Prípustné rýchlosť [n]/(r.min) | Nominálny krútiaci moment T/N·m | Prípustné kompenzácie | |
| Uhol/(°) | Os/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
