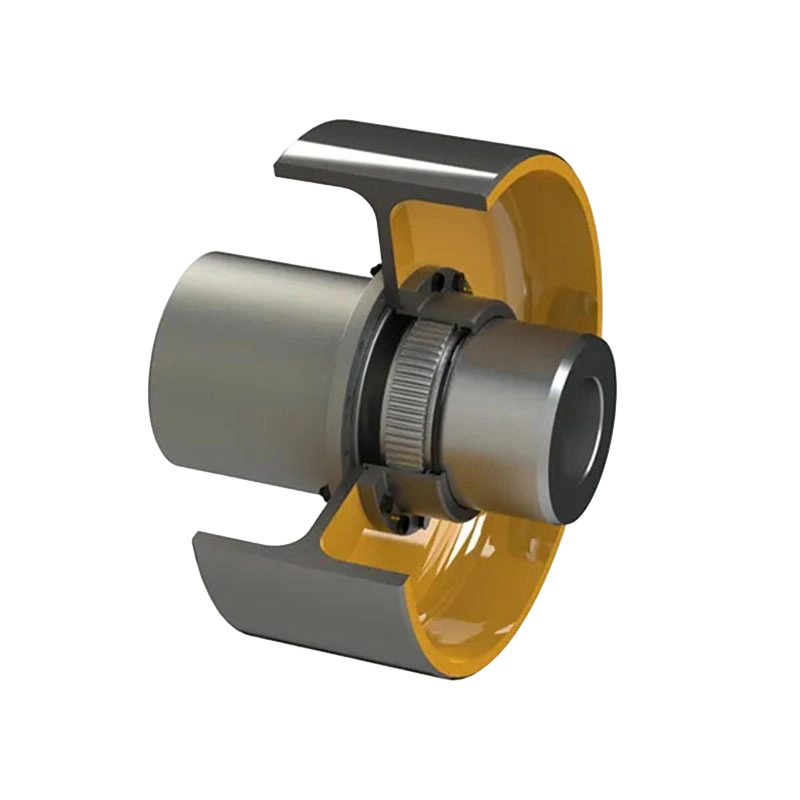

GBLZ bubnová ozubená spojka s brzdovým kolesom (Q/YG 11005X-2018)

Prehľad produktu:
Spojka bubna a ozubeného kolesa série GBLZ s brzdovým kolesom predstavuje popredné miesto v inovácii strojárstva, ktorá kombinuje tradičné konštrukcie spojok bubna a ozubeného kolesa s pokročilou technológiou brzdenia. Tento produkt, navrhnutý tak, aby poskytoval efektívny prenos krútiaceho momentu a presné brzdné schopnosti v priemyselných aplikáciách, je ideálnou voľbou pre prostredia, kde sú požiadavky na bezpečnosť, účinnosť a spoľahlivosť mimoriadne vysoké.

Kľúčové vlastnosti a výhody:

1. Výnimočný prenos krútiaceho momentu a kompenzácia nesúosovosti: Spojka sa vyznačuje robustnou konštrukciou bubna a ozubeného kolesa s vnútornými zubami, ktoré zaisťujú bezproblémový prenos krútiaceho momentu medzi hriadeľmi. Táto konštrukcia podporuje nielen vysoké krútiace momenty, ale tiež kompenzuje uhlové, radiálne a axiálne nesúososti, čím znižuje mechanické namáhanie a predlžuje životnosť zariadenia.

2. Integrovaná funkcia presného brzdenia: Jedinečnou vlastnosťou tohto produktu je priama integrácia brzdového kolesa do spojovacieho mechanizmu. Tento inovatívny dizajn umožňuje kontrolované spomalenie alebo zastavenie – či už ide o postupné spomaľovanie počas rutinných operácií alebo okamžité zastavenie v núdzových situáciách – poskytuje presné riadenie rýchlosti a výrazne zvyšuje bezpečnosť.

3. Vysoko kvalitné materiály a odolnosť: Produkt vyrobený z vysoko kvalitnej ocele alebo legovanej ocele vykazuje výnimočnú trvanlivosť, odolnosť proti korózii a spoľahlivosť, a to aj pri vysokom zaťažení.

4. Pohodlná inštalácia a údržba: Vďaka svojej modulárnej a užívateľsky prívetivej konštrukcii sa spojka bez problémov integruje do existujúcich systémov. Proces údržby je jednoduchý a vyžaduje minimálne prestoje na kontrolu, opravu alebo výmenu, čím sa optimalizuje celková produktivita.

Kľúčové technické parametre:
Podľa technickej dokumentácie a údajových listov táto séria obsahuje rôzne modely od GBLZ1 do GBLZ14. Kľúčové parametre zahŕňajú:

Nominálny krútiaci moment (Tn): V rozsahu od 0,63 kN·m (GBLZ1) do 125 kN·m (GBLZ14).
Povolené otáčky ([n]): Až 4 000 ot./min (GBLZ1), s väčšími modelmi – ako je GBLZ14 – 950 ot./min.
Priemer otvoru (d1, d2, dZ): Podporuje širokú škálu veľkostí s maximálnym priemerom kužeľového otvoru až 220 mm.
Priemer brzdového kolesa (D₀): Štandardné veľkosti zahŕňajú 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm a 800 mm.
Hmotnosť brzdového kolesa a moment zotrvačnosti: Napríklad 160 mm brzdové koleso má hmotnosť 2,83 kg, zatiaľ čo 800 mm brzdové koleso dosahuje hmotnosť 203 kg.

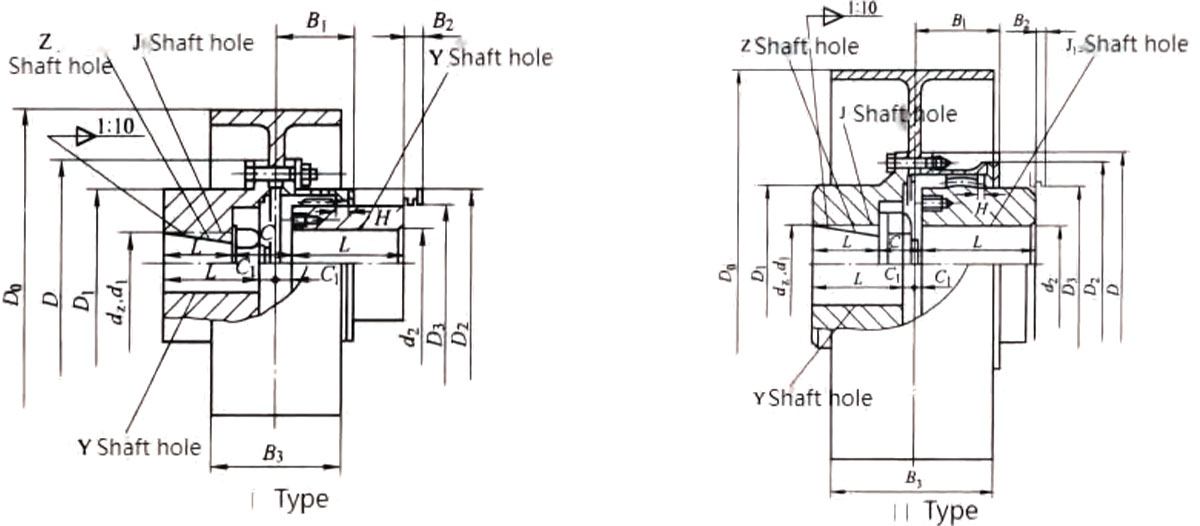

Štrukturálne typy:
Tento produkt je dostupný v dvoch základných konštrukčných typoch (Typ I a Typ II), aby vyhovoval rôznym požiadavkám na inštaláciu. V návrhu je rozmer B2 špecificky určený ako voľný priestor potrebný na výmenu tesnenia.

Aplikačné odvetvia:
Spojka typu GBLZ, vyrobená spoločnosťou MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., je široko používaná v nasledujúcich odvetviach:
- Hutnícke zariadenia a banské stroje
- Zdvíhacie a prístavné zariadenia
- Zariadenia na úpravu vody a stroje na výrobu papiera
