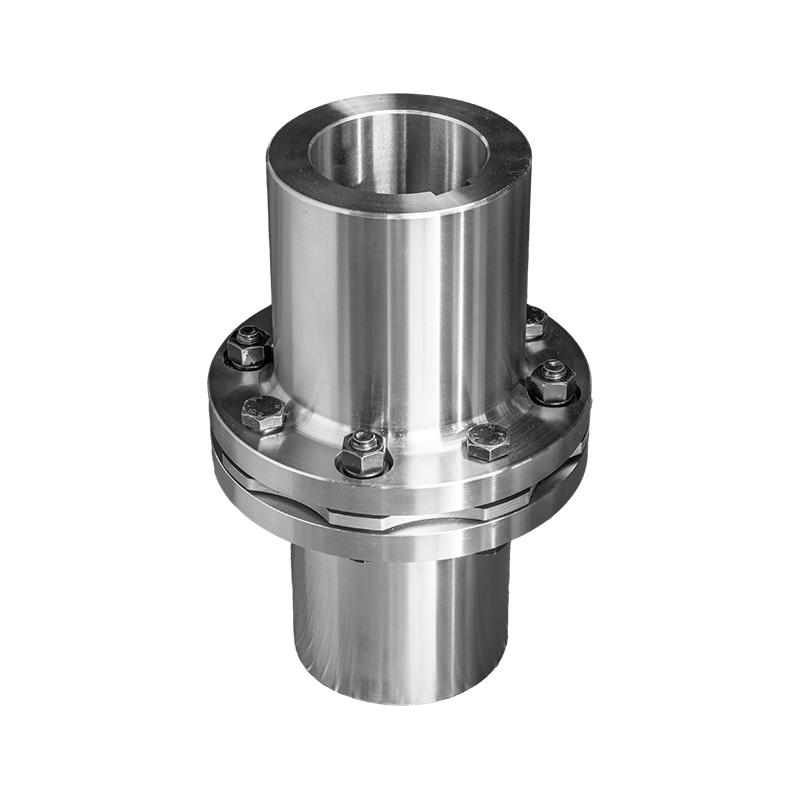

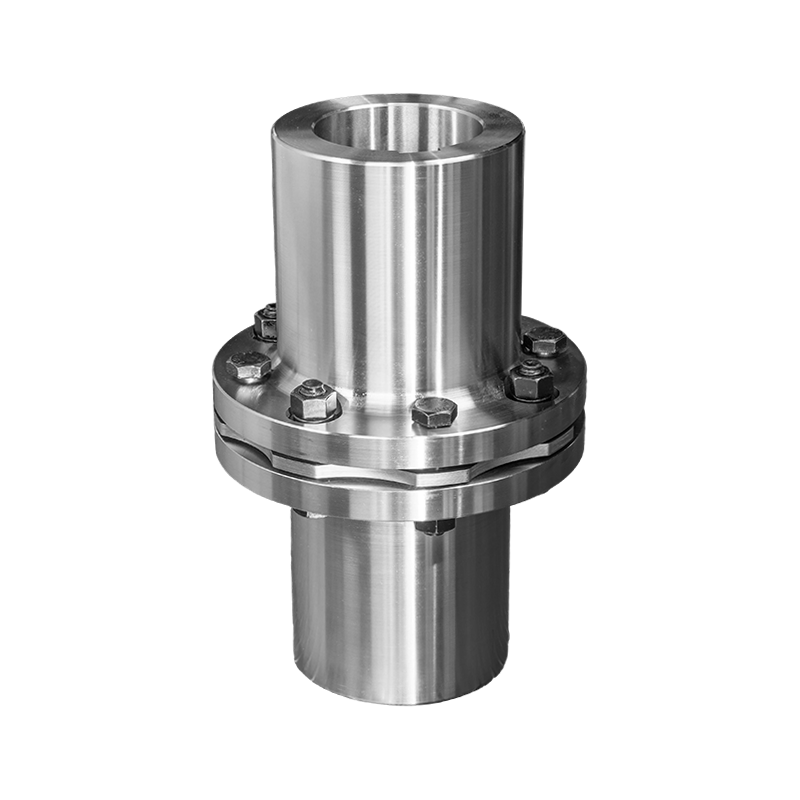

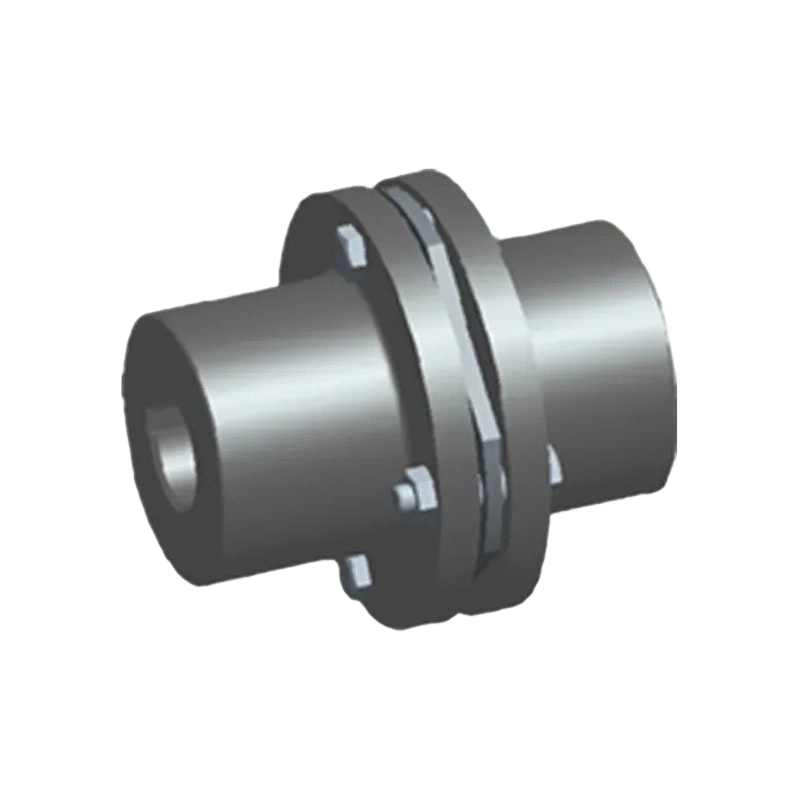

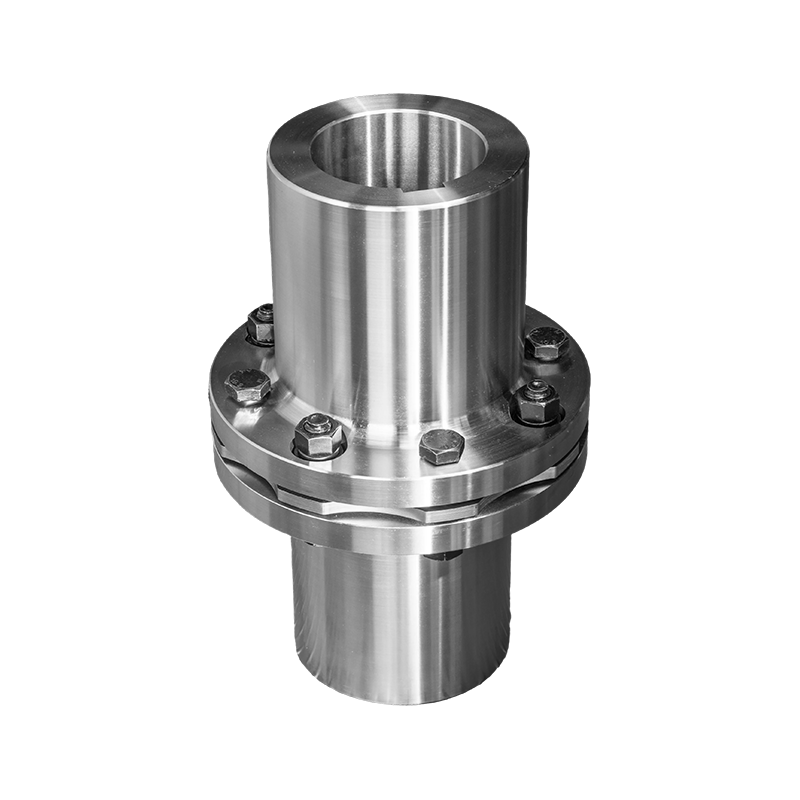

Pripojenie kľúča typu DMB jednoduchého typu elastickej membránovej spojky (Q/YP 22004X-2018)

Name: Pripojenie kľúča typu DMB jednoduchého typu elastickej membránovej spojky (Q/YP 22004X-2018)
Rating: 5 (99 reviews)

Pripojenie kľúča typu DMB jednoduchého typu elastickej membránovej spojky (Q/YP 22004X-2018) je pokročilé prevodové zariadenie, ktoré integruje vysokú presnosť a húževnatosť. Stabilne spája dva náboje kolies s jednou skupinou kovovej membrány prostredníctvom presnej štruktúry spojenia kľúča, navrhnutej na dosiahnutie efektívneho prenosu krútiaceho momentu a zároveň presne kompenzovať rozsiahle odchýlky nesúososti v axiálnom, radiálnom a uhlovom smere. V porovnaní so spojkou Snake Spring Coupling, ktorá sa zameriava na vyrovnávanie vysokého zaťaženia, dosahuje tento produkt extrémne dlhú životnosť v prostredí bez mazania vďaka jeho celokovovej nehrdzavejúcej oceli alebo legovanej oceli. Vykazuje tiež vynikajúcu torznú tuhosť a odolnosť proti korózii. Jeho najvyšší nominálny krútiaci moment môže byť prenášaný až do 8100 kN · m, čím sa dokáže dokonale prispôsobiť zložitým pracovným podmienkam s prísnymi požiadavkami na prevádzkovú presnosť od letectva, energetiky až po petrochemické produkty.

Jeho kompaktná a ľahká konštrukcia výrazne znižuje rotačnú zotrvačnosť a efektívne absorbuje nárazy a vibrácie počas prevádzky využitím elastických vlastností membrány. Pri zabezpečení hladkej a tichej prevádzky systému výrazne znižuje opotrebovanie a frekvenciu údržby kľúčových energetických zariadení.

Kontaktujte nás

PDF na stiahnutie

PREV: Spojka typu SM spája dvojitú elastickú membránovú spojku
ĎALEJ: Jednotypová elastická membránová spojka DMA

Parametre produktu

Odoslať správu

TECHNICKÉ PARAMETRE

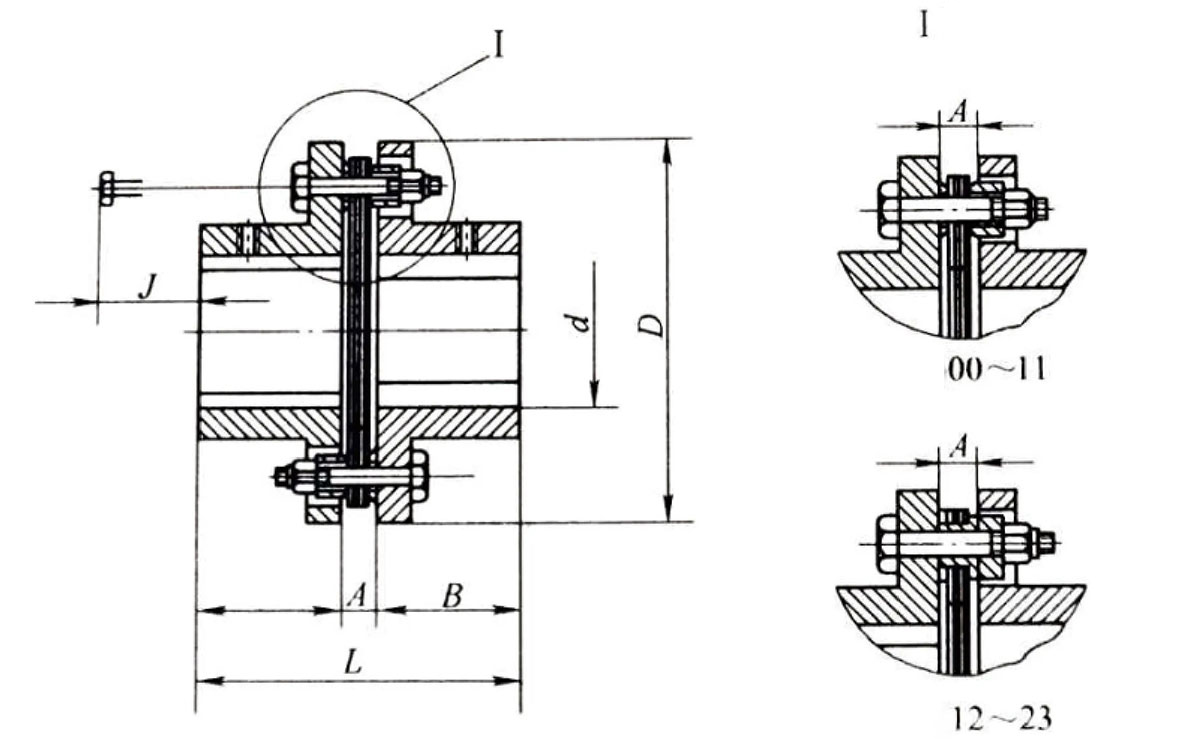

Základné parametre a hlavné rozmery jednodruhovej elastickej membránovej spojky s DMB kľúčovým spojením

Typ	Menovitý krútiaci moment/N·m	Povolené otáčky [n]/r.min⁻¹	d _Max /mm	D/mm	A/mm	B/mm	L/mm	J/mm	Prípustná kompenzácia		Hmotnosť/kg
Typ	Menovitý krútiaci moment/N·m	Povolené otáčky [n]/r.min⁻¹	d _Max /mm	D/mm	A/mm	B/mm	L/mm	J/mm	Uhol/(°)	Os/mm	Hmotnosť/kg
00	9.8	20000	20	57	4.9	20	44.9	10	±0,8	1°	0.14
01	33	20000	22	68	6.1	26	58.1	13	±0,8	1°	0.6
02	90	20000	32	81	6.6	26	58.6	16	±1,0	1°	1.1
03	173	18000	35	93	8.4	29	66.4	22	±1,2	1°	1.7
04	245	15000	42	104	11.2	34	79.2	20	±1,4	1°	2.5
05	420	13000	50	126	11.7	42	95.7	25	±1,6	45'	4.3
06	772	12000	60	143	11.7	48	107.7	28	±1,8	45'	6.9
07	1270	10000	75	168	16.8	58	132.8	23	±2,0	45'	11.3
08	2080	10000	82	194	17	64	145	30	±2,2	45'	16.7
09	3328	9000	95	214	21.6	77	175.6	22	±2,4	45'	22.7
10	4900	8000	108	246	23.9	89	201.9	23	±2,6	45'	35.4
11	6368	8000	118	276	27.2	102	231.2	40	±2,8	45'	52
12	8900	6300	110	276	17.5	128	273.5	-	±1,8	45'	57.2
13	15280	5000	135	308	19	160	339	-	±2,0	30'	77.3
14	25140	4700	155	346	21.5	182	385.5	-	±2,0	30'	123
15	37130	4300	165	375	24	198	420	-	±2,0	30'	156
16	47120	3900	180	410	29.5	214	457.5	-	±2,2	30'	191
17	57000	3500	190	445	29.5	225	479.5	-	±2,2	30'	245
18	63186	3500	205	470	31	248	527	-	±2,4	30'	329
19	82590	3200	230	512	32	278	588	-	±2,4	30'	394
20	102100	2800	255	556	32.5	305	642.5	-	±2,5	30'	530
21	126070	2450	265	588	34	318	670	-	±2,7	30'	619
22	146350	2150	275	630	34.5	332	698.5	-	±2,8	30'	683
23	173830	2000	290	655	35.5	348	731.5	-	±3,0	30'	791
24	200000	1400	305	680	44	350	744	-	±3,5	30'	980
25	250000	1250	340	745	44	350	744	-	±4,0	30'	1100
26	315000	1200	365	785	50	350	750	-	±4,2	30'	1300
27	400000	1150	380	830	50	380	810	-	±4,5	30'	1500
28	500000	1100	400	875	50	400	850	-	±4,8	20'	1700
29	630000	1000	425	935	60	400	860	-	±5,0	20'	2100
30	800000	930	440	1030	60	440	940	-	±5,2	20'	2600
31	1000000	880	460	1080	66	460	986	-	±5,5	20'	2900
32	1250000	820	500	1160	70	520	1110	-	±5,8	20'	3500
33	1600000	740	560	1290	82	570	1222	-	± 6,2	20'	5100
34	2000000	680	600	1410	92	570	1232	-	±6,5	20'	5900
35	2500000	620	650	1530	105	610	1325	-	±6,8	20'	6800
36	3020000	570	710	1670	115	730	1575	-	± 7,2	20'	7900
37	4050000	520	780	1830	125	800	1725	-	± 7,5	20'	10700
38	5300000	480	860	2000	130	800	1730	-	± 7,8	20'	14000
39	6600000	430	945	2200	140	960	2060	-	±8,0	20'	17100
40	8100000	400	1030	2400	140	960	2060	-	±8,2	20'	21100
