Elastická spojka typu MCS v tvare slivky (Q/YM 35014X-2018)

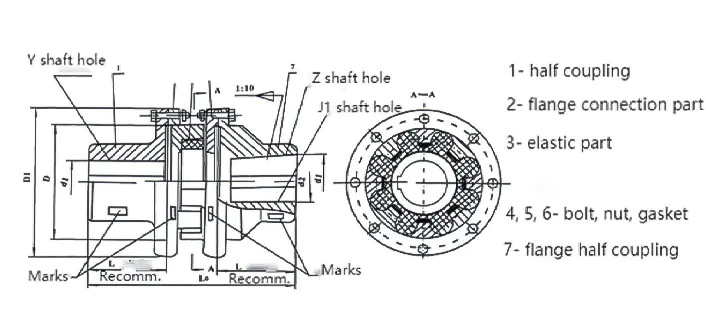

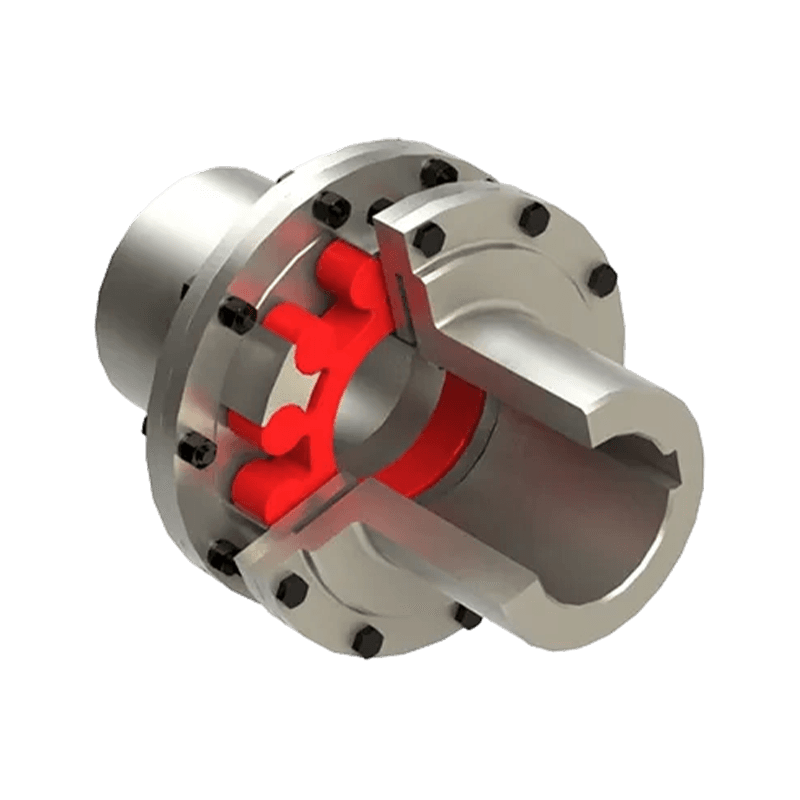

Elastická spojka v tvare slivkového kvetu typu MCS (v súlade s normou Q/YM 35014X-2018) má dvojitú prírubovú štruktúru, ktorá pozostáva hlavne z dvoch prírubových polovičných spojok s vyčnievajúcimi čeľusťami, prírubových spojok, elastických prvkov v tvare slivkového kvetu a zodpovedajúcich skrutiek, matíc a podložiek. Jeho hlavná výhoda spočíva v tom, že oba konce sú vybavené prírubami, ktoré je možné priamo spojiť s prírubami alebo inštalačnými plochami iných zariadení pomocou skrutkových spojov. Tento dizajn nielenže výrazne zvyšuje pohodlie a stabilitu inštalácie, ale tiež zabezpečuje vysokú koaxiálnosť medzi spojkou a zariadením prostredníctvom fyzickej štruktúry. Ako vysokovýkonná flexibilná prevodová súčiastka využíva elastické prvky slivkového kvetu umiestnené medzi konvexnými pazúrmi na dosiahnutie axiálneho spojenia a zároveň zaisťuje flexibilný a spoľahlivý prenos sily.

Pokiaľ ide o výkonnosť a adaptabilitu aplikácie, táto spojka má silnú viacsmernú schopnosť kompenzácie posunu, ktorá dokáže automaticky kompenzovať radiálne, uhlové a axiálne posuny medzi systémami hriadeľov prostredníctvom fyzickej deformácie elastických prvkov a účinnosť prenosu môže dosiahnuť viac ako 99%. Jeho vynikajúce elastické tlmiace vlastnosti môžu účinne absorbovať vibrácie a nárazy počas prevádzky, znížiť mechanický hluk a predĺžiť životnosť zariadenia. Jeho dobrá elektrická izolácia zároveň účinne zabraňuje vplyvu elektromagnetického rušenia na prevádzku systému. Séria MCS je vhodná pre pracovné prostredie v rozsahu od -35 ℃ do 80 ℃, s rozsahom menovitého krútiaceho momentu od 28 N · m do 14 000 N · m, maximálnou povolenou rýchlosťou 8 500 ot./min. a je kompatibilná s rôznymi priemermi otvorov hriadeľa v rozsahu od 12 mm do 160 mm. Vďaka vlastnostiam bez mazania, nízkej náročnosti na údržbu a podpory častého štartovania a otáčania dopredu a dozadu je tento produkt široko používaný v oblastiach ťažkého priemyslu, ako je metalurgia, baníctvo, ochrana vody, zdvíhanie a preprava a stroje na výrobu papiera, ktoré vyžadujú extrémne vysokú spoľahlivosť.
