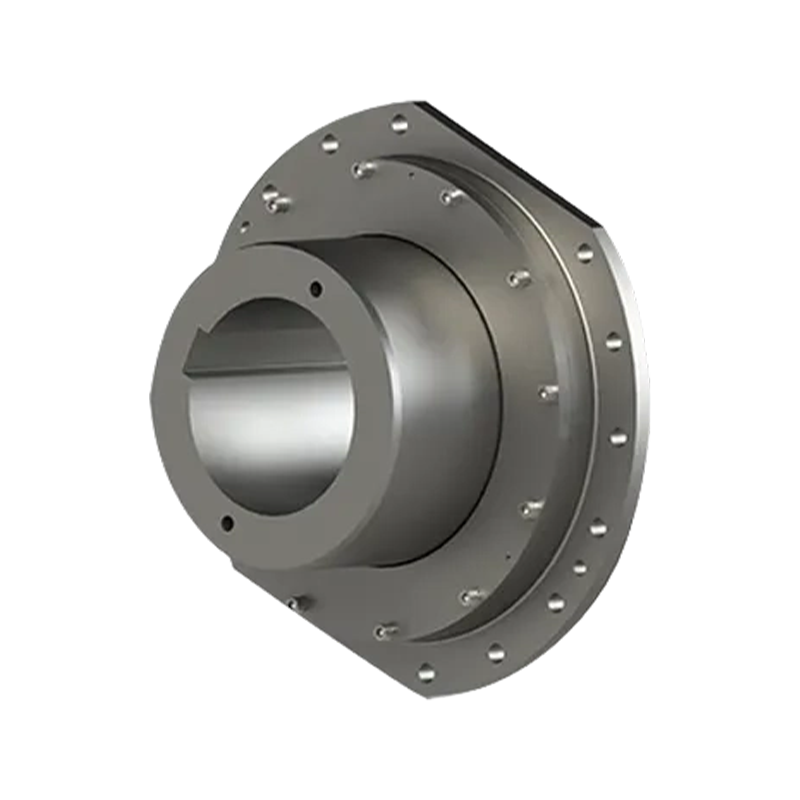

Guľová valčeková spojka s evolventnou drážkovou spojkou typu QGC (Q/YJ16029X-2018)

Evolventná drážková guľová valčeková spojka typu QGC (v súlade s normou Q/YJ16029X-2018) kombinuje guľové valce s evolventnými drážkami a je široko používaný v žeriavoch, hutníckych, banských a prístavných zariadeniach na pripojenie bubnov a reduktorov. Táto spojka vykazuje vynikajúcu nosnosť s rozsahom menovitého krútiaceho momentu 4 kN·m až 900 kN·m a prípustnou radiálnou silou 16,5 kN až 520 kN. V porovnaní s tradičnými ozubenými spojkami je jeho nosnosť zvýšená približne o 30%, ľahko zvláda časté štart-stop a nárazové podmienky. Vďaka guľovému kontaktu medzi valčekmi a otvormi má schopnosť kompenzácie uhlového posunu až do 1,5°, čím účinne kompenzuje chyby pri inštalácii a deformáciu rámu, pôsobí ako samonastavovací prvok, čím výrazne znižuje dodatočný ohybový moment na výstupnom hriadeli reduktora a minimalizuje riziko únavy hriadeľa. Okrem toho má výrobok kompaktnú štruktúru, hladký prevod, nízku hlučnosť a je vybavený štruktúrou proti odtrhnutiu, tesniacim systémom a indikátorom opotrebenia. Pri zaistení bezpečnosti vysokovýkonných prevodoviek výrazne uľahčuje monitorovanie stavu a demontáž a údržbu dielov, vďaka čomu je ideálnou voľbou pre ťažké zariadenia na dosiahnutie kompaktného usporiadania a efektívnej prevádzky.
