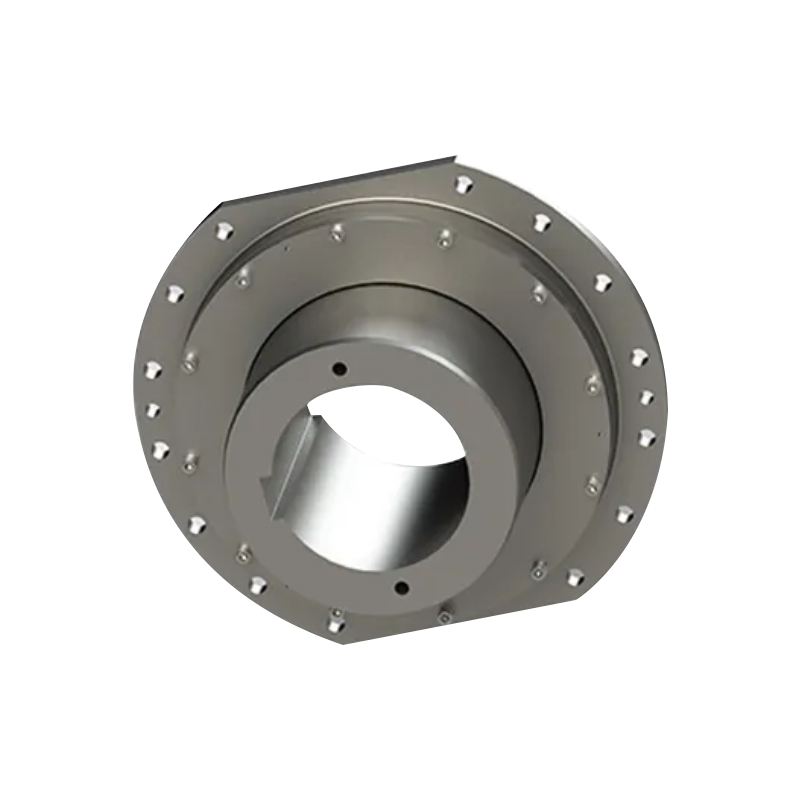

Guľová spojka s otvorom valcového hriadeľa typu QGCA (Q/YJ 16030X-2018)
Guľová spojka typu QGCA s valcovým otvorom (v súlade s normou Q/YJ 16030X-2018) má cylindrický otvor hriadeľa a guľové valčeky, čo výrazne zjednodušuje obrábanie a montážne procesy pri zachovaní vysokej všestrannosti. Tento produkt vykazuje extrémne vysokú nosnosť s menovitým rozsahom krútiaceho momentu 4 kN·m až 900 kN·m a maximálnou povolenou radiálnou silou 520 kN. V porovnaní s tradičnými ozubenými spojkami ponúka približne 30% zlepšenie výkonu, čo je dostatočné na zvládnutie silných nárazov a častých podmienok štart-stop v prevádzkových rozsahoch M3-M8. Vďaka konštrukcii guľového kontaktu medzi valčekmi a vývrtom má nielen schopnosť automatickej kompenzácie uhlového posunu až do 1,5°, čím účinne absorbuje napätie spôsobené chybami pri montáži a deformáciou rámu, ale pôsobí aj podobne ako samonaklápacie ložisko, čím výrazne znižuje dodatočný ohybový moment výstupného hriadeľa reduktora, čím chráni hriadeľový systém pred poškodením únavou. Okrem toho má táto spojka kompaktnú štruktúru a funguje hladko a ticho. V kombinácii so vstavaným indikátorom opotrebenia poskytuje ideálnu technickú podporu pre efektívne usporiadanie a pohodlné monitorovanie stavu ťažkých strojov v stiesnených priestoroch.
- Parametre produktu
- Odoslať správu
TECHNICKÉ PARAMETRE

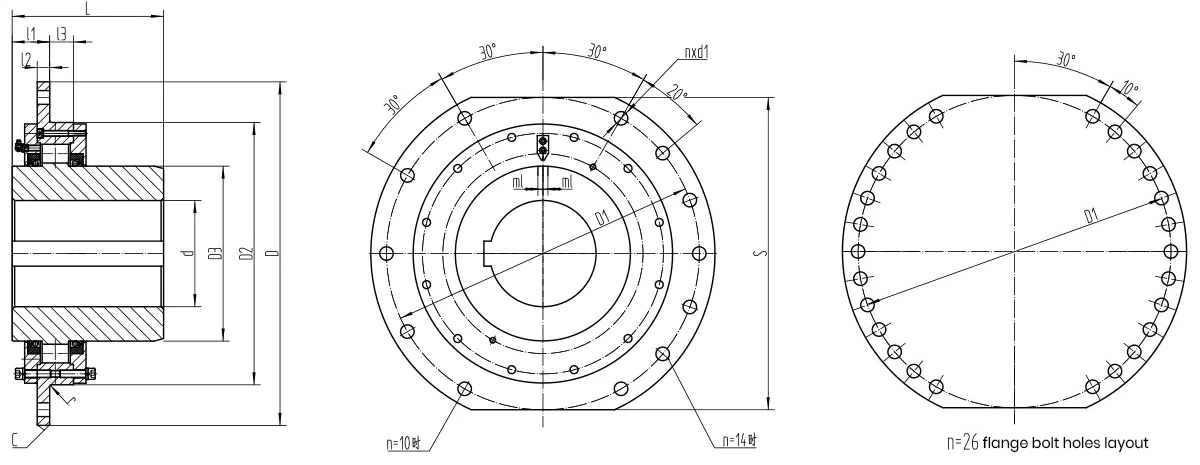

Základné parametre a hlavné rozmery QGCA valcovej hriadeľovej spojky guľovej spojky
| Typ | Nominálny krútiaci moment Tn/kN·m | Prípustné Radiálne sila/KN | d (H7) | L | D | D₁ | D2 | D3 | n × d₁ | S | l₁ | l₂ | l₃ | r | c | Opotrebenie stupnica/ml | Moment zotrvačnosti /kg·m² | omša m/kg |
| QGCA1 | 5 | 16.5 | 40,42,45,48 | 84 | 250 | 220 | 160 | 85 | 10×Φ14 | 220 | 42 | 12 | 24 | 2 | 1.6 | 4 | 0.065 | 12.8 |
| 50,55 | ||||||||||||||||||
| QGCA2 | 7.1 | 18.5 | 45,48,50,55 | 84 | 280 | 250 | 180 | 90 | 10×Φ14 | 250 | 42 | 12 | 24 | 2.5 | 1.6 | 4 | 0.102 | 16.1 |
| 60 | 107 | 2 | 15.9 | |||||||||||||||
| QGCA3 | 9 | 20 | 48,50,55 | 84 | 320 | 280 | 200 | 95 | 10×Φ18 | 280 | 45 | 15 | 25 | 2.5 | 1.6 | 4 | 0.193 | 21.9 |
| 60,65 | 107 | 2 | 21.8 | |||||||||||||||
| QGCA4 | 14 | 25 | 60,65,70,75 | 107 | 340 | 300 | 220 | 130 | 10×Φ18 | 300 | 45 | 15 | 25 | 2.5 | 2 | 4 | 0.278 | 29.8 |
| 80,85 | 132 | 2.5 | 29.5 | |||||||||||||||
| QGCA5 | 18 | 35 | 70,75 | 107 | 360 | 320 | 240 | 150 | 10×Φ18 | 320 | 45 | 15 | 25 | 2 | 6 | 0.369 | 35 | |
| 80,85,90,95 | 132 | 3 | 2.5 | 36.5 | ||||||||||||||
| QGCA6 | 22.4 | 38.5 | 80,85,90,95 | 132 | 380 | 340 | 260 | 160 | 10×Φ18 | 340 | 45 | 15 | 25 | 3 | 2.5 | 6 | 0.496 | 43.3 |
| 100 110 | 167 | 3 | 43.7 | |||||||||||||||
| QGCA7 | 28 | 42 | 90,85,90,95 | 132 | 400 | 360 | 280 | 170 | 10×Φ18 | 360 | 47 | 15 | 33 | 2.5 | 6 | 0.654 | 53 | |
| 100 110,120 | 167 | 3 | 52 | |||||||||||||||
| QGCA8 | 35.5 | 49 | 100 110,120 | 167 | 420 | 380 | 310 | 200 | 10×Φ18 | 390 | 47 | 15 | 33 | 2.5 | 6 | 0.96 | 69 | |
| 130 140 | 202 | 3 | 3 | 67 | ||||||||||||||
| QGCA9 | 50 | 70 | 100 110,120 | 167 | 450 | 400 | 340 | 230 | 10×Φ22 | 400 | 52 | 20 | 28 | 3 | 2.5 | 6 | 1.45 | 89 |
| 130 140,150 | 202 | 3 | 88.5 | |||||||||||||||
| QGCA10 | 100 | 120 | 130 140,150 | 202 | 550 | 500 | 420 | 280 | 10×Φ22 | 500 | 60 | 20 | 38 | 3 | 3 | 8 | 3.81 | 156 |
| 160,170,180 | 242 | 151 | ||||||||||||||||
| QGCA11 | 160 | 140 | 160,170,180 | 242 | 580 | 530 | 450 | 300 | 14×Φ22 | 530 | 60 | 20 | 38 | 3 | 3 | 8 | 4.932 | 184 |
| 190 200 | 282 | 4 | 181 | |||||||||||||||
| QGCA12 | 224 | 170 | 190 200,220 | 282 | 650 | 600 | 530 | 360 | 14×Φ22 | 580 | 65 | 25 | 33 | 3 | 4 | 8 | 9.09 | 267 |
| 240 250 | 330 | 247 | ||||||||||||||||
| QGCA13 | 355 | 300 | 200 220 | 282 | 680 | 630 | 560 | 400 | 26×Φ22 | 600 | 65 | 25 | 35 | 4 | 4 | 8 | 12.1 | 319 |
| 240 250,260 | 330 | 311 | ||||||||||||||||
| QGCA14 | 500 | 340 | 240 250,260 | 330 | 710 | 660 | 600 | 440 | 26×Φ26 | 640 | 82 | 35 | 43 | 4 | 4 | 8 | 18.2 | 403 |
| 280 300 | 380 | 5 | 394 | |||||||||||||||
| QGCA15 | 630 | 380 | 240 250,260 | 330 | 780 | 730 | 670 | 500 | 26×Φ26 | 700 | 82 | 35 | 43 | 4 | 4 | 8 | 29.4 | 544 |
| 280 300,320 | 380 | 5 | 560 | |||||||||||||||
| QGCA16 | 710 | 450 | 280 300,320 | 380 | 850 | 800 | 730 | 550 | 26×Φ26 | 760 | 82 | 35 | 43 | 4 | 5 | 8 | 44 | 693 |
| 340,360,390 | 450 | 6 | 664 |
Poznámka:
1. Ak je priemer d a dĺžka L otvoru hriadeľa mimo rozsahu uvedeného v tabuľke, je možné ich dohodnúť s výrobcom.
2. Moment zotrvačnosti a hmotnosť sú približné hodnoty vypočítané podľa minimálneho priemeru otvoru hriadeľa.
