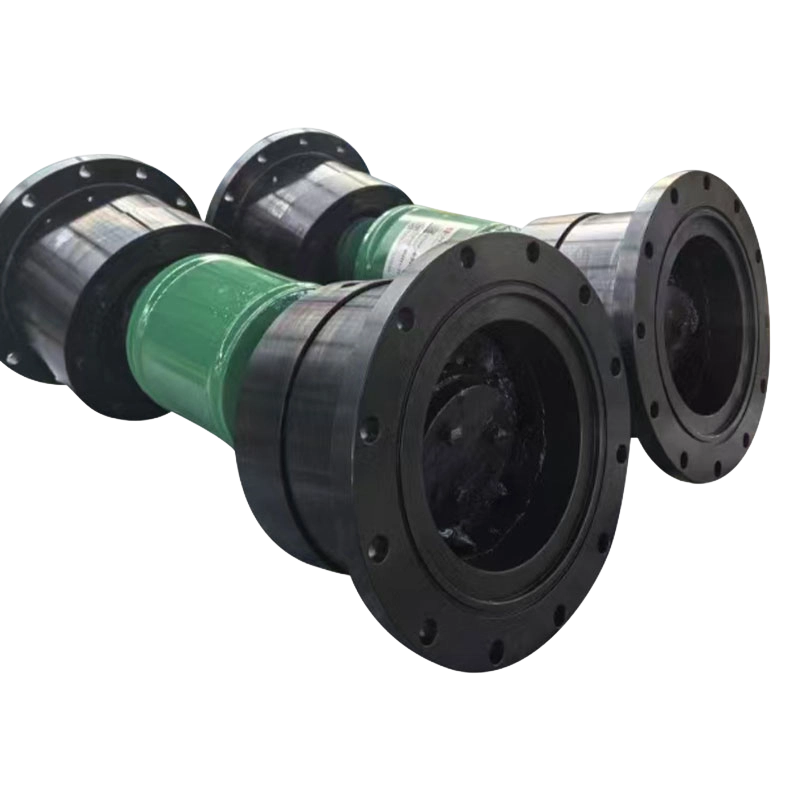

Univerzálna guľôčková spojka typu QWL

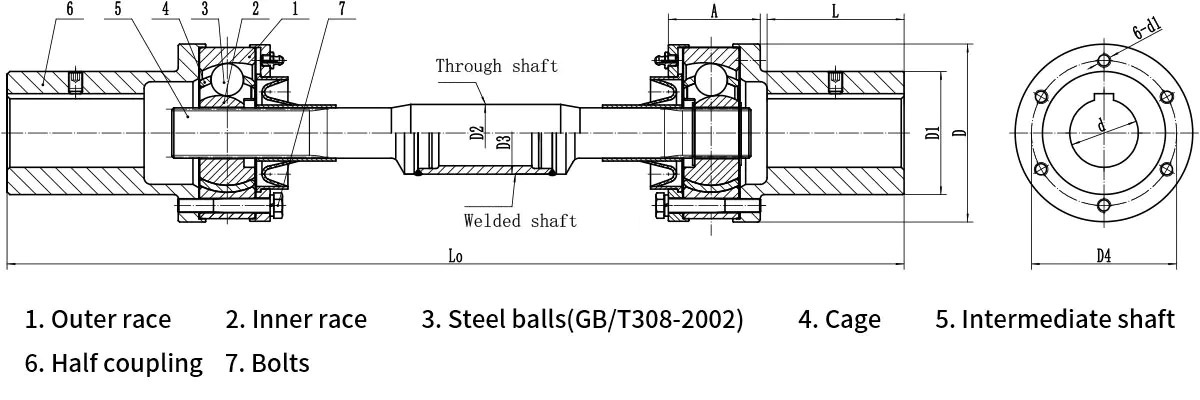

The Univerzálna spojka s guľovou klietkou série QWL je komponent na prenos sily, ktorý kombinuje vysokú presnosť s charakteristikami prenosu konštantnej rýchlosti. Jeho hlavná výhoda spočíva v jeho schopnosti udržiavať dokonale synchrónne otáčanie s konštantnou rýchlosťou medzi hnacím a hnaným hriadeľom, aj keď dôjde k uhlovému vychýleniu alebo miernemu posunutiu; tento výkon výrazne prevyšuje štandardné univerzálne spojky s krížovým hriadeľom. Krútiaci moment sa prenáša čistým valivým pohybom presných oceľových guľôčok medzi oknami klietky a obežnými dráhami.

Séria ponúka menovitý krútiaci moment v rozsahu od 180 N·m do 10 000 N·m a priemer otáčania od 85 mm do 275 mm, pričom podporuje maximálne uhlové vychýlenie od 14° do 18°. Vďaka svojej symetrickej konštrukcii obežnej dráhy a stabilnej mechanickej štruktúre ponúka spojka QWL robustnú odolnosť proti nárazu a zároveň účinne eliminuje kolísanie rýchlosti a vibrácie počas prenosu. Široko používaný v aplikáciách vyžadujúcich výnimočnú presnosť prenosu – ako sú valčekové stoly hutníckych valcovní, vretená CNC obrábacích strojov, presné dopravníkové linky a otočné mechanizmy stavebných strojov – slúži ako ideálne riešenie pripojenia na dosiahnutie vysoko presného riadenia pohybu v prevádzkových podmienkach s vysokým zaťažením.
