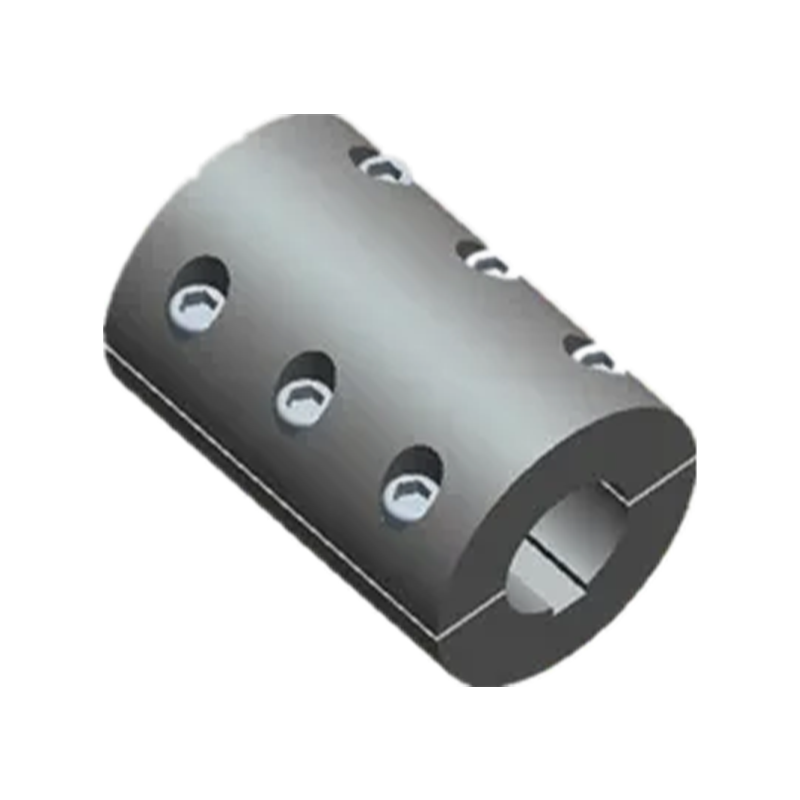

Svorková spojka typu JK/JKW

Name: Svorková spojka typu JK/JKW
Rating: 5 (99 reviews)

Bezpečnostná spojka typu MAC s trením (v súlade s normou Q/YA41001X-2018) je priemyselný prevodový nástroj, ktorý kombinuje presné výrobné procesy s účinnou technológiou ochrany proti preťaženiu. Je vyvinutý a navrhnutý profesionálnym výrobcom pevných spojok. Jeho hlavná technologická výhoda spočíva v okamžitom sklze ochranného mechanizmu trecích párov: keď zaťaženie prevodového systému prekročí prednastavený menovitý krútiaci moment (v rozsahu 6,3 N · m až 9 500 N · m), trecí pár sa okamžite hladko prešmykne, čím sa účinne izoluje vplyv preťaženia na motor a koncové zariadenie. Ako technologické rozšírenie továrne na tuhé spojky s hlbokými technickými odbornými znalosťami tento produkt využíva trecie materiály odolné voči opotrebovaniu a vysokým teplotám, ktoré dokážu udržať účinnosť prenosu nad 95 % aj po viacnásobnom spustení ochrany. Okrem toho táto spojka dodávaná dodávateľom pevných spojok podporuje presné prednastavenie krútiaceho momentu nastavením pružinovej matice. Jeho kompaktná konštrukcia a vynikajúca kompenzácia posunu a zníženie hluku pri absorpcii nárazov z neho robia nenahraditeľnú bezpečnostnú bariéru v metalurgických, baníckych a automatizačných výrobných linkách.

Kontaktujte nás

PDF na stiahnutie

PREV: Žiadny predchádzajúci článok
ĎALEJ: Žiadny ďalší článok

Parametre produktu

Odoslať správu

TECHNICKÉ PARAMETRE

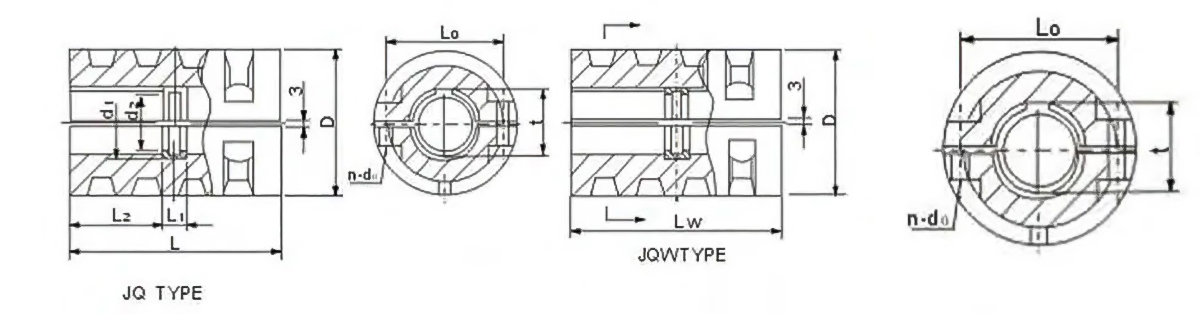

Základné parametre a hlavné rozmery upínacej spojky typu JK/JKW

Typ	Priemer otvoru d	Menovitý krútiaci moment Tmax/N·m	D	L	L1	L2	L₀	n-d₀	Lw	n-d₀	d₁	d₂	Hmotnosť m/kg
JK-25	25	90	95	110	20	45	58	4-12	100	4-12	32	20	4.47
JK-30	30	90	102	130	20	55	64	4-14	110	4-14	38	25	4.47
JK-35	35	236	118	162	20	71	80	6-14	115	4-14	43	30	7.6
JK-40	40	236	118	162	20	71	80	6-14	115	4-14	48	35	7.6
JK-45	45	530	135	190	24	83	100	6-14	135	4-14	57	37	0.85
JK-50	50	530	135	190	24	83	100	6-14	135	4-14	62	22	10.85
JK-55	55	530	135	190	24	83	100	6-14	135	4-14	67	47	10.85
JK-60	60	1400	72	250	30	110	124	8-18	196	6-18	73	50	25.06
JK-65	65	1400	172	250	30	110	124	8-18	196	6-18	78	55	25.06
JK-70	70	1400	172	250	30	110	124	8-18	196	6-18	83	00	25.06
JK-80	80	2080	185	280	38	121	138	8-18	220	6-18	94	70	30.16
JK-85	85	265	185	280	38	121	138	8-18	220	6-18	99	75	30.16
JK-90	90	5200	230	330	38	148	170	8-23	255	6-23	105	80	56.38
JK-95	95	5200	230	330	38	148	170	8-23	255	6-23	110	85	56.38
JK-100	100	5200	230	330	38	148	170	8-23	255	6-23	115	90	56.38
JK-105	105	5200	230	330	38	148	170	8-23	255	6-23	120	95	56.38
JK-110	110	9000	260	390	46	172	200	8-23	300	6-23	125	100	90
JK-115	115	9000	260	300	46	172	200	8-23	300	6-23	130	105	90
JK-120	120	9000	260	300	46	172	200	8-23	300	6-23	135	110	90
JK-125	125	15000	280	440	54	193	210	10-23	360	8-23	140	115	125
JK-130	130	15000	280	440	54	193	210	10-23	360	8-23	146	118	125
JK-140	140	15000	300	440	54	193	230	10-27	360	8-23	158	128	140
JK-150	150	28000	340	500	64	218	200	10-33	406	8 – 33 $ $	168	134	215
JK-160	160	28000	340	500	64	218	200	10-33	406	8 – 33 $ $	180	144	215
JK-180	180	31000	380	560	72	244	300	10-33	460	8 – 33 $ $	200	162	350
JK-200	200	33750	420	640	80	280	340	10-33	540	8 – 33 $ $	220	182	516
