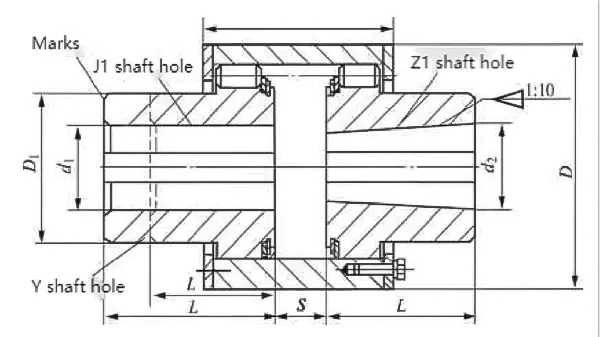

Kónická spojka hriadeľa typu ZCD (Q/YZ33007X-2018)

Typ ZCD kužeľový otvor hriadeľa elastická spojka s kolíkom Hlavný prvok

1. Vynikajúce prispôsobenie kužeľového otvoru: Jeden koniec je kužeľový otvor hriadeľa, ktorý je utiahnutý kužeľovým povrchom, čím sa dosahuje vysoká presnosť vyrovnania a pohodlná inštalácia a demontáž. Je vhodný na priame spojenie s kužeľovým výstupným hriadeľom motora/prevodovky, čím sa zabezpečí stabilný a spoľahlivý prenos krútiaceho momentu.

2. Vysokovýkonný a efektívny prenos krútiaceho momentu： Rozsah menovitého krútiaceho momentu je široký (až niekoľko stoviek tisíc N·m), s menším priemerom otáčania, menším objemom a ľahšou hmotnosťou pri rovnakom krútiacom momente, ktorý môže čiastočne nahradiť zubovú spojku.

3. Možnosť trojrozmernej kompenzácie： Elastický kolík a drážka zuba môžu kompenzovať axiálne (asi 1,5 ~ 2,5 mm), radiálne (asi 0,3 ~ 0,6 mm) a uhlové (asi 0,5 °) odchýlky, čím sa prispôsobia chybám inštalácie a deformáciám pracovných podmienok.

4. Bezúdržbový a nízky hluk： Nylonový kolík je samomazný, nevyžaduje žiadne dodatočné mazanie a je čistý a šetrný k životnému prostrediu, štruktúra je jednoduchá a kolík je možné vymeniť odstránením ochrannej dosky s nízkymi nákladmi na údržbu.

5. Jednoduchá štruktúra a jednoduchá výroba： Málo dielov, nevyžaduje sa žiadne vysoko presné spracovanie ozubených kolies, krátky výrobný cyklus a nižšie náklady.

6. Pracovné podmienky a obmedzenia： Rozsah pracovných teplôt je -20 ℃ až 70 ℃, vhodný pre všeobecné stroje so stredným až ťažkým zaťažením a častým štartovaním a zastavovaním；znižovanie vibrácií a hluku je priemerné, nie je vhodné pre príležitosti s prísnymi požiadavkami na kontrolu vibrácií/hluku, vysokú rýchlosť alebo extrémne teploty.

7. Ochrana proti preťaženiu: Pri preťažení sa môže elastický kolík zdeformovať alebo zlomiť, aby chránil hlavné komponenty prevodovky (ako je motor, reduktor).
Zhrnutie

Vďaka kužeľovému otvoru hriadeľa sa dosiahne vysoko presné vyrovnanie a pohodlná montáž / demontáž. Vyznačuje sa tiež prenosom veľkého zaťaženia a krútením, ako aj trojprvkovou kompenzáciou. Je bez mazania a ľahko sa udržiava, čo z neho robí cenovo výhodnú voľbu pre stredne a ťažké systémy kónického predlžovania hriadeľa.
