Štandardná rozpínacia zváraná univerzálna spojka SWC-BH

Name: Štandardná rozpínacia zváraná univerzálna spojka SWC-BH
Rating: 5 (99 reviews)

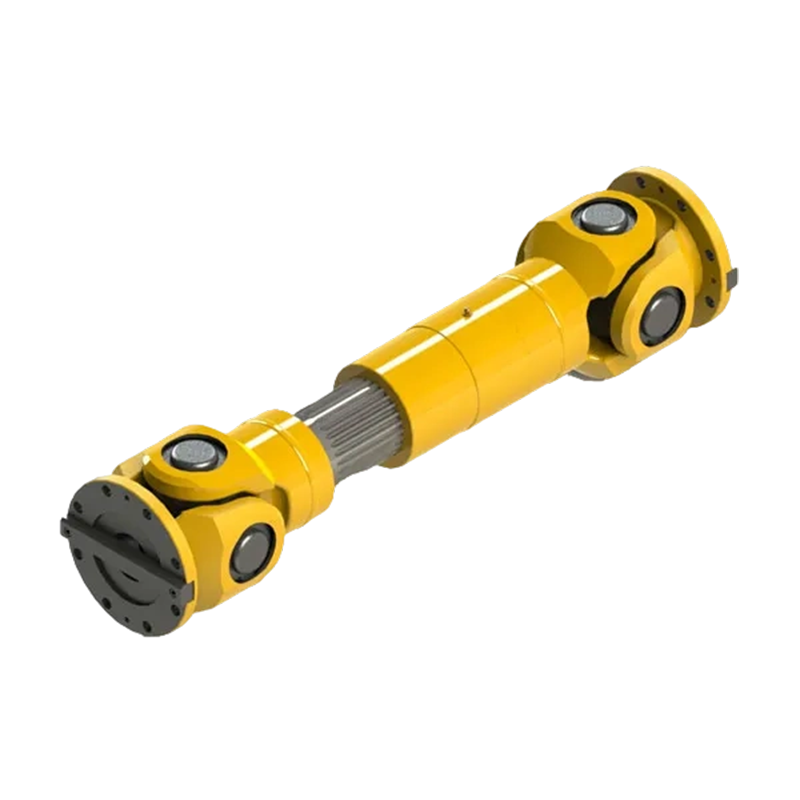

SWC-BH Štandardný teleskopický zváraný univerzálny kĺb je efektívne a všestranné riešenie prenosu výkonu navrhnuté špeciálne na prenos veľkého krútiaceho momentu medzi hriadeľmi s uhlovými odchýlkami. Jeho jadro spočíva v unikátnej teleskopickej konštrukcii, ktorá mu umožňuje flexibilne kompenzovať axiálne posunutie a prispôsobiť sa výraznému uhlovému nesúososti, čím efektívne znižuje namáhanie pripojeného zariadenia a zvyšuje spoľahlivosť celého prevodového systému. Táto séria produktov je vyrábaná technológiou presného zvárania s extrémne vysokou konštrukčnou pevnosťou a životnosťou. Jeho nominálna kapacita krútiaceho momentu môže dosiahnuť až 1 000 kN · m, čo môže splniť rôzne náročné priemyselné výzvy. Pri konštrukcii zložitých reťazí na prenos energie je táto odolná zváraná konštrukcia často spárovaná s komponentmi, ako je nylonová ozubená spojka alebo spojka s nylonovou objímkou, aby sa zabezpečil presný a stabilný výkon pri rôznych prevádzkových podmienkach.

Štandardný teleskopický zváraný univerzálny kĺb SWC-BH prísne dodržiava priemyselné štandardy vo výrobe a má vynikajúcu kompatibilitu a konzistenciu. Je široko používaný v kľúčových priemyselných oblastiach, ako je metalurgia, baníctvo, energetika a manipulácia s materiálom. Jeho jednoduchá inštalácia a údržba môžu výrazne znížiť prevádzkové náklady podnikov a skrátiť prestoje zariadení, čo poskytuje záruky nepretržitej prevádzky ťažkých strojov.

Kontaktujte nás

PDF na stiahnutie

PREV: Univerzálna prírubová spojka typu SWC-WF bez rozperného zvárania
ĎALEJ: SWC-BF veľkorozmerná štandardná expanzná prírubová univerzálna spojka

Parametre produktu

Odoslať správu

TECHNICKÉ PARAMETRE

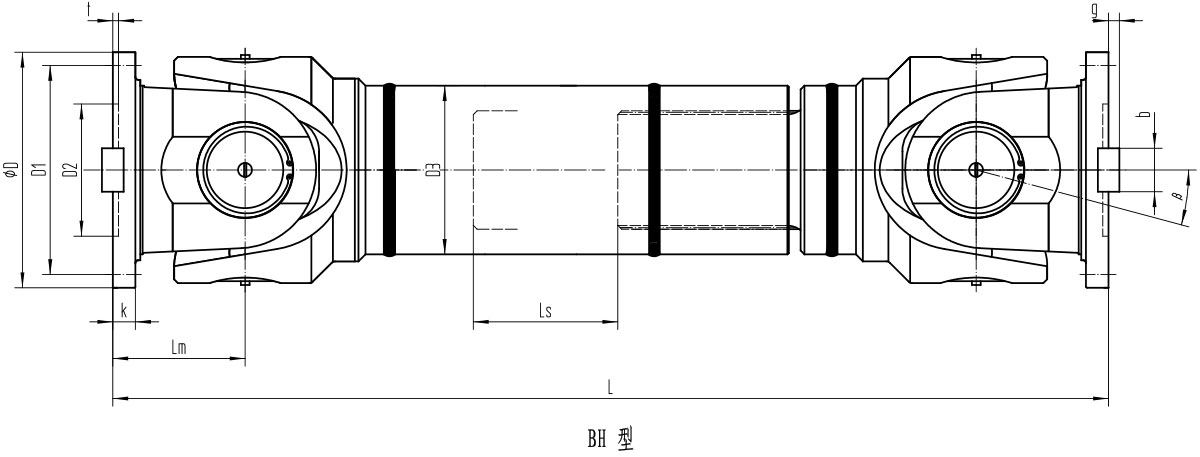

Základné parametre a hlavné rozmery BH štandardnej rozširovacej zváranej univerzálnej spojky

Typ	rotácia Priemer D/mm	Nominálny krútiaci moment Tn/kN·m	Krútiaci moment únavy Tf/kN·m	Životnosť ložiska faktor L	Uhol osi β/(°)	Rozšírenie zazmluvnený množstvo Ls/mm	Rozmer/mm										Moment zotrvačnosti I/kg·m²		omša m/kg
Typ	rotácia Priemer D/mm	Nominálny krútiaci moment Tn/kN·m	Krútiaci moment únavy Tf/kN·m	Životnosť ložiska faktor L	Uhol osi β/(°)	Rozšírenie zazmluvnený množstvo Ls/mm	L _min	D₁ (jS11)	D2 (H7)	D3	L _m	nxφd	k	t	b (h9)	g	L _min	Zvýšiť 100 mm	L _min	Zvýšiť 100 mm
SWC100BH	100	2.5	1.25	5,795 × 10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4 641 × 10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0,51 × 10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2,82 × 10 ¹	≤15	140	1035	218	150	168	140	8 × φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8,28 × 10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2,79 × 10 ²	≤15	140	1315	280	185	219	180	10 × φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7,44 × 10 ²	≤15	150	1440	310	210	245	194	10 × φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1,86 × 10 ³	≤15	170	1590	345	235	267	215	10 × φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8,25 × 10 ³	≤15	190	1875	390	255	325	260	16 × φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2,154 × 10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6,335 × 10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
