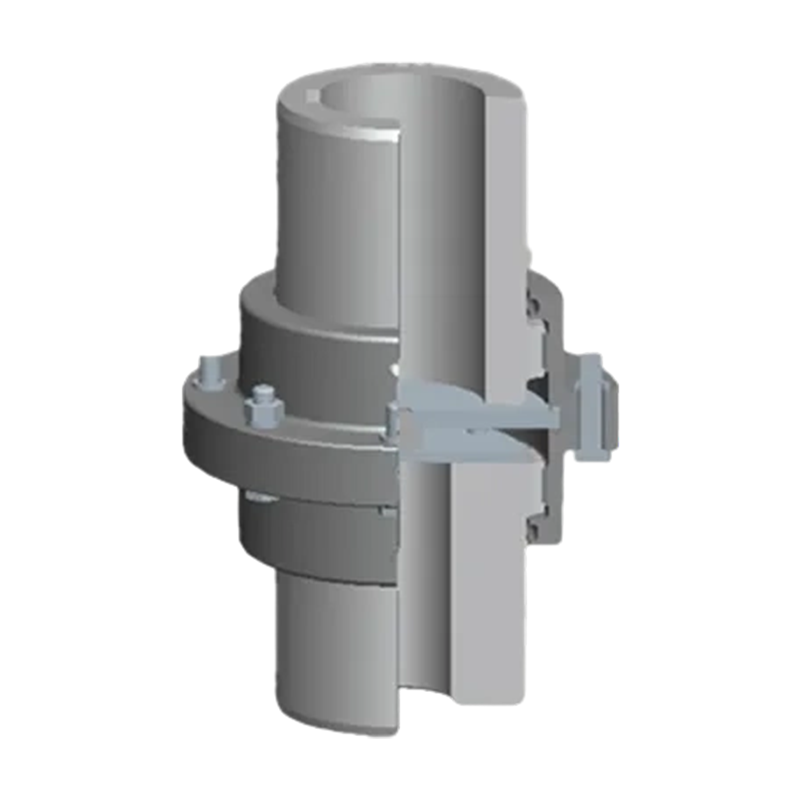

GCC vertikálna spojka na inštaláciu bubna (Q/YG 13014X-2018)

Name: GCC vertikálna spojka na inštaláciu bubna (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

Prehľad produktu: Vertikálne namontovaná zubová spojka bubna typu GCC (štandard: Q/YG 13014X-2018) je špičkové riešenie mechanického spojenia navrhnuté špeciálne pre vertikálne systémy prenosu energie. Vo vertikálne usporiadaných hriadeľových systémoch sa tento produkt so svojím presným dizajnom a vynikajúcou spoľahlivosťou stáva základným komponentom, ktorý zabezpečuje efektívny a stabilný prenos krútiaceho momentu.

Hlavné výhody:

1. Špeciálny dizajn vertikálnej konštrukcie: Na rozdiel od tradičných horizontálne namontovaných spojok je typ GCC špeciálne optimalizovaný pre axiálne polohovanie a problémy so stabilitou, ktoré môžu nastať pri vertikálnych inštaláciách, vďaka čomu je obzvlášť vhodný pre vertikálne usporiadané hriadeľové prevodovky.

2. Technológia kompenzácie ozubeného kolesa bubna: Využitím konfigurácie ozubeného kolesa bubna sa nielen zvyšuje schopnosť zvládnuť nesúosovosť hriadeľa a nárazové zaťaženie, ale tiež zaisťuje rovnomerné rozloženie krútiaceho momentu, čím sa znižuje namáhanie pripojených strojov a výsledkom je hladšia prevádzka.

3. Kapacita zaťaženia s vysokým krútiacim momentom: Táto spojka, navrhnutá pre náročné aplikácie, má extrémne vysoký nominálny krútiaci moment, ktorý ľahko spĺňa požiadavky na výkon veľkých vertikálnych čerpadiel, turbín a iných zariadení s vysokým výkonom.

4. Vysoká trvanlivosť a odolnosť proti korózii: Vyrobené z vysoko pevných, opotrebenia odolných a vysoko kvalitných materiálov, má vynikajúcu odolnosť proti únave a korózii, pričom si zachováva extrémne dlhú životnosť aj v drsnom priemyselnom prostredí.

5. Vynikajúca flexibilita súososti: Účinne kompenzuje uhlovú, radiálnu a axiálnu odchýlku, pričom zachováva presné súosové vlastnosti hriadeľa aj pri premenlivom zaťažení alebo drsných prevádzkových podmienkach.

Oblasti použitia: Tento produkt je široko používaný v odvetviach vyžadujúcich vertikálny prenos:

1. Kvapalinová technika: Veľké vertikálne vodné čerpadlá, kompresory, obehové čerpadlá.

2. Energia a výkon: Vertikálne turbíny, generátorové agregáty.

3. Ťažký priemysel: Hutnícke zariadenia, banské stroje, prístavné manipulačné zariadenia a zdvíhacie stroje.

Inštalácia a údržba: Spojka typu GCC je navrhnutá s ohľadom na pohodlie užívateľa. Jeho kompaktná konštrukcia uľahčuje inštaláciu v stiesnených vertikálnych priestoroch; jeho konštrukcia nenáročná na údržbu zároveň výrazne znižuje prestoje. Jasné označenia na povrchu produktu pomáhajú pri presnom umiestnení a inštalácii/uvedení do prevádzky.

Kontaktujte nás

PDF na stiahnutie

PREV: GCJ Pripojené k spojke bubna stredného hriadeľa (Q/YG 13015X-2018)
ĎALEJ: GCT Pripojené k spojke bubna s medziobjímkou (Q/YG 13013X-2018)

Parametre produktu

Odoslať správu

TECHNICKÉ PARAMETRE

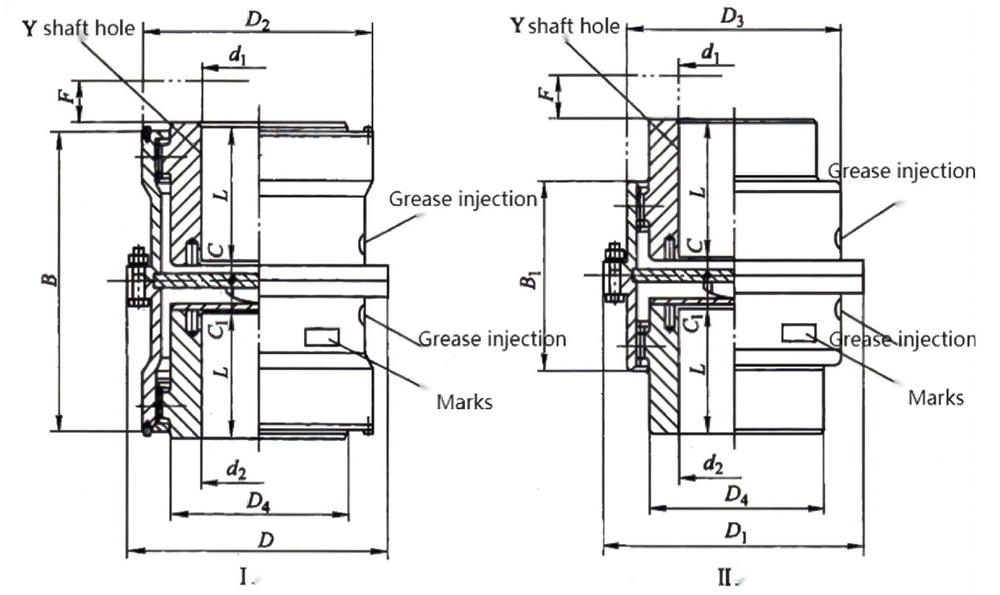

Základné parametre a hlavné rozmery zvislej montážnej bubnovej ozubenej spojky GCC

Typ	Nominálny krútiaci moment Tn/KN·m	Prípustné rýchlosť [n]/r·min⁻1	Otvor hriadeľa priemer d₁, d₂	Hriadeľ diera dĺžka L	D	D₁	D2	D3	D₄	B	B1	F	C		C1	omša /kg		Moment zotrvačnosti /kg·m²		Namažte
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Hore	Dole	Hore， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100 110,120,125	212
			130 140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100 110,120,125	212									10
			130 140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100 110,120,125	212									14
			130 140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130 140,150	252
			160,170,180	302
			190 200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190 200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190 200,220	352
			240,250,260	410

Poznámka:

Hmotnosť a moment zotrvačnosti sú približné hodnoty vypočítané podľa otvoru hriadeľa v tvare Y s najväčším priemerom otvoru hriadeľa.
