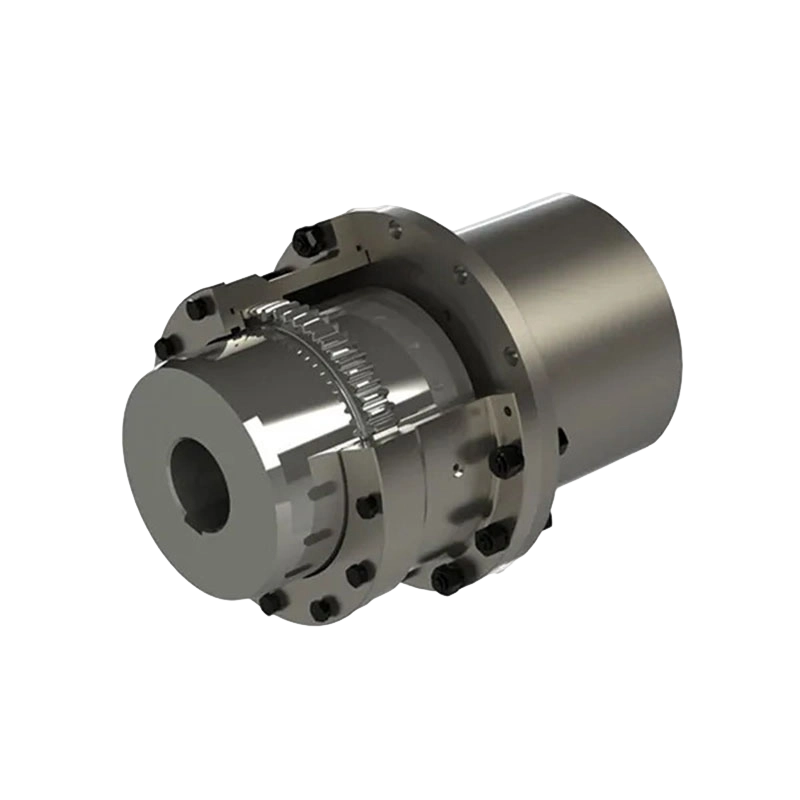

GAZ Pripojené k spojke bubna s vloženým hriadeľom (Q/YG 12007X-2018)

Prehľad produktu a základná definícia:
Spojka medzi hriadelom a ozubeným kolesom radu GAZ je široko používaný flexibilný komponent prevodovky, špeciálne navrhnutý na spojenie hnacieho a hnaného konca cez medzihriadeľ. Jeho hlavnou funkciou je dosiahnuť plynulý tok energie prostredníctvom presného záberu prevodových štruktúr, ktorý slúži ako kritický článok na zabezpečenie efektívnej prevádzky v rôznych prevodových systémoch, ako sú hnacie ústrojenstvo vozidiel alebo hnacie reťaze ťažkých strojov.

Vynikajúci konštrukčný návrh a výrobný proces:

1. Návrh spojenia medziľahlého hriadeľa:

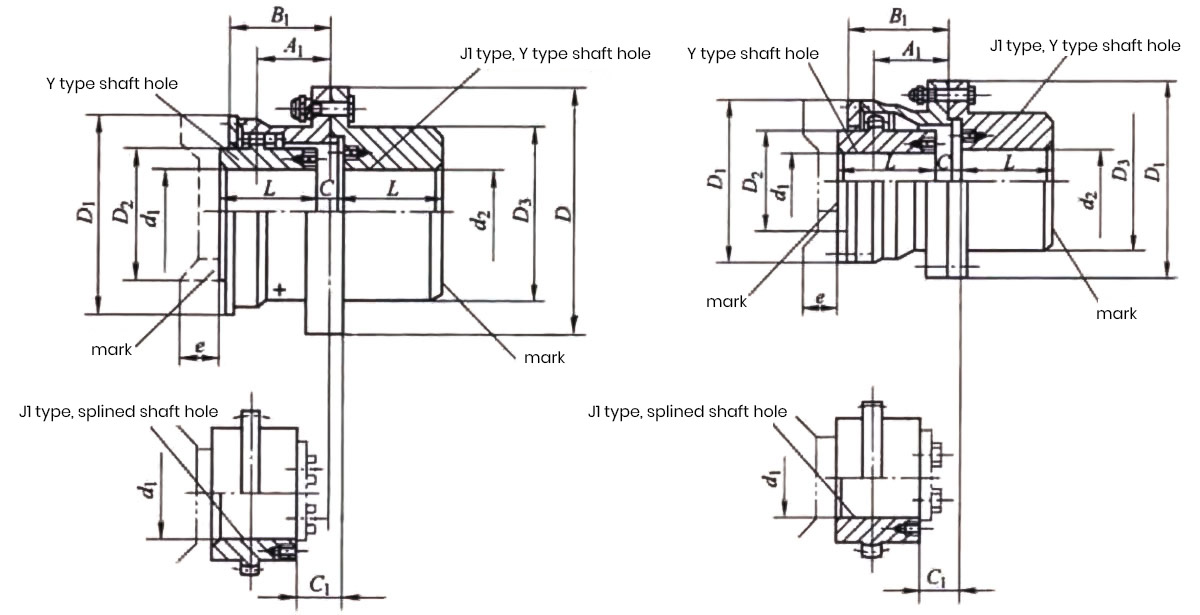

Produkt integruje medziľahlý hriadeľový spoj, ktorý dokáže efektívne preklenúť medzery medzi dlhými hriadeľovými systémami. V závislosti od požiadaviek na inštaláciu je k dispozícii viacero modelov (napr. GAZ1-GAZ14 a GAZ15-GAZ30 majú rôzne štrukturálne rozloženie), aby vyhovovali rôznym priestorovým konfiguráciám.

2. Pokročilá technológia bicích zariadení:
Táto jedinečná konštrukcia zubov využíva technológiu záberu ozubených kolies v tvare bubna a optimalizuje kontaktné napätie, poskytuje prenos vysokého krútiaceho momentu a zároveň výrazne znižuje vibrácie a hluk počas prevádzky.

3. Kombinácia presnosti a odolnosti:
Vyrobený z vysoko pevných materiálov s presným opracovaním, výrobok ponúka vynikajúcu odolnosť proti nárazu a trvanlivosť, schopný odolávať premenlivým zaťaženiam počas nepretržitej prevádzky.

Kľúčové výkonnostné výhody:

1. Komplexná kompenzácia posunu:
Vďaka flexibilným charakteristikám ozubeného kolesa bubna môže táto spojka prispôsobiť uhlové, radiálne a axiálne nesúososti medzi hriadeľmi, čím účinne znižuje vnútorné mechanické namáhanie a predlžuje životnosť súvisiacich ložísk.

2. Výnimočná adaptabilita zaťaženia:
Či už ide o systémy pohonu predných, zadných alebo všetkých kolies, spojka GAZ demonštruje silnú prispôsobivosť a zabezpečuje konzistentný výkon v rôznych prevádzkových podmienkach.

3. Jednoduchá údržba:
Jeho modulárna konštrukcia umožňuje intuitívnu integrovanú inštaláciu. Pravidelná kontrola a mazanie (poznámka: väčšie modely s D₂ ≥ 465 mm používajú špeciálne O-krúžky) môžu výrazne predĺžiť servisné intervaly a zabezpečiť spoľahlivú prevádzku.

Prehľad základných technických špecifikácií:
Séria GAZ ponúka širokú škálu špecifikácií na splnenie požiadaviek od ľahkých až po ultra ťažké priemyselné aplikácie:

1. Rozsah krútiaceho momentu:
Nominálny krútiaci moment (Tn) začína od 800 N·m (GAZ1) až do 3 500 000 N·m (GAZ30).

2. Vylepšená liečba:
Keď sú povrchy zubov ozubených kolies nitridované alebo povrchovo kalené, menovitý krútiaci moment sa môže zvýšiť o faktor 1,3 nad štandardné špecifikácie, čím sa ďalej zvyšuje nosnosť.

3. Rýchlosť:
Menšie modely vykazujú vynikajúci výkon pri vysokých rýchlostiach s povolenými otáčkami do 7100 ot./min., zatiaľ čo väčšie modely sú optimalizované pre vysokovýkonnú prevádzku pri nízkych otáčkach.

4. Rozmerová kompatibilita:
Podporuje rôzne priemery otvorov hriadeľa (d1, d2, dz) s maximálnym otvorom 220 mm, kompatibilný s väčšinou štandardných a neštandardných veľkostí hriadeľov.

Široké aplikačné odvetvia:
Vďaka spoľahlivému výkonu a štrukturálnym výhodám sa spojka GAZ stala preferovanou voľbou vo viacerých priemyselných odvetviach:

1. Ťažké vybavenie:
Široko používaný v hutníckych zariadeniach, banských strojoch a zdvíhacích a prepravných zariadeniach, efektívne prenáša energiu jadra.

2. Prístavy a úprava vody:
Používa sa v strojoch na manipuláciu s prístavmi, zariadeniach na úpravu vody a strojoch na výrobu papiera, ktoré kompenzujú posun, aby sa zabezpečila dlhodobá stabilná prevádzka.

3. Doprava:
Ako kľúčový komponent prevodových systémov vozidiel sa pripája cez medziľahlý hriadeľ, aby sa dosiahol bezproblémový prenos výkonu z motora na hnaný koniec.
