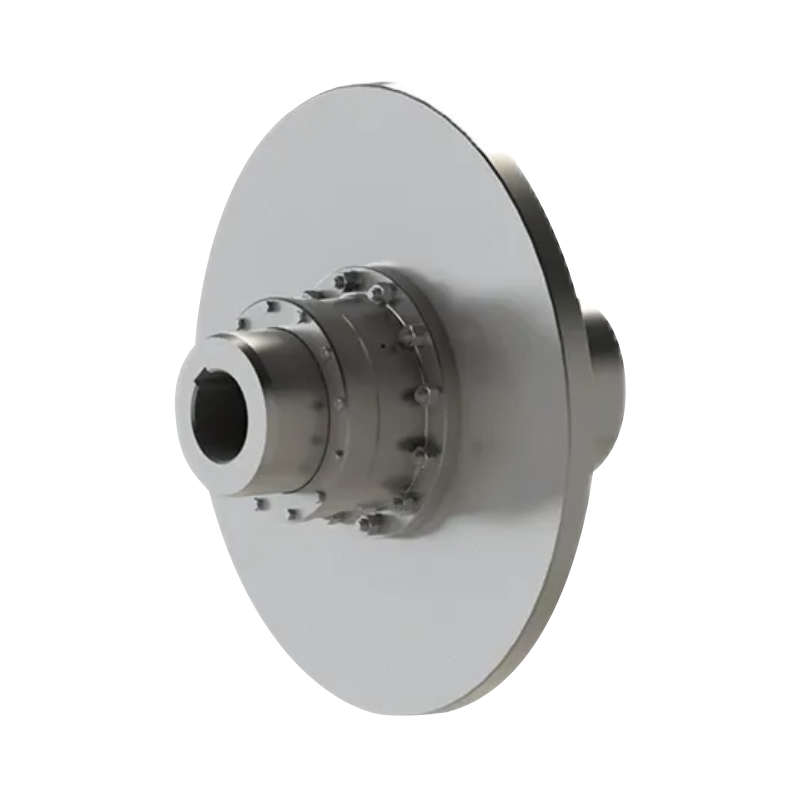

Spojka GAP bubna s brzdovým kotúčom (Q/YG 12008X-2018)

Základný dizajn a štrukturálne vlastnosti:

1. Vylepšená možnosť kompenzácie nesúosovosti:
V porovnaní s konvenčnými modelmi má spojka GAP širšiu konštrukciu vnútornej objímky prevodu. Táto špecializovaná geometrická štruktúra poskytuje vynikajúcu schopnosť kompenzácie axiálneho posunu, čo umožňuje, aby spojka fungovala výnimočne dobre pri zvládaní zložitých odchýlok zarovnania.

2. Optimalizovaná štruktúra rozloženia zaťaženia:
V typických priemyselných konfiguráciách je spojka GAP bežne spárovaná so spojkami GBZ a GAZ, pričom medziľahlý hriadeľ je pripojený cez vonkajší koniec objímky prevodu. Brzdový kotúč je priamo namontovaný na polospojke, čo umožňuje, aby polospojka úplne absorbovala zaťaženie a vibrácie vznikajúce pri brzdení. Táto konštrukcia výrazne zlepšuje záber zubov korunového kolesa pri brzdení a výrazne predlžuje životnosť celého prevodového systému.

3. Flexibilita obojsmernej rotácie:
Produkt podporuje otáčanie v smere aj proti smeru hodinových ručičiek, vďaka čomu je veľmi vhodný pre náročné prevádzkové podmienky zahŕňajúce časté štarty, zastavovania a zmeny smeru.

Kľúčové výkonnostné výhody:

1. Vynikajúca kapacita prenosu výkonu:
Produkt pokrýva široký rozsah krútiaceho momentu s menovitým krútiacim momentom (Tn) v rozsahu od 630 N·m do 112 000 N·m.

2. Prísne bezpečnostné normy:
Aby sa zabránilo mechanickému poškodeniu, špecifikácia konštrukcie stanovuje, že maximálny brzdný moment (Tm) nesmie presiahnuť dvojnásobok menovitého momentu (Tm ≤ 2Tn). Táto požiadavka poskytuje spoľahlivú bezpečnostnú rezervu pre celú prenosovú sústavu.

3. Vysokorýchlostný výkon:
Menšie modely, ako napríklad GAP1, ponúkajú prípustné otáčky až 4 000 ot./min. pri zachovaní vynikajúceho vyváženia otáčania a nízkej úrovne vibrácií aj pri vysokorýchlostných prevádzkových podmienkach.

4. Dizajn nenáročný na údržbu:

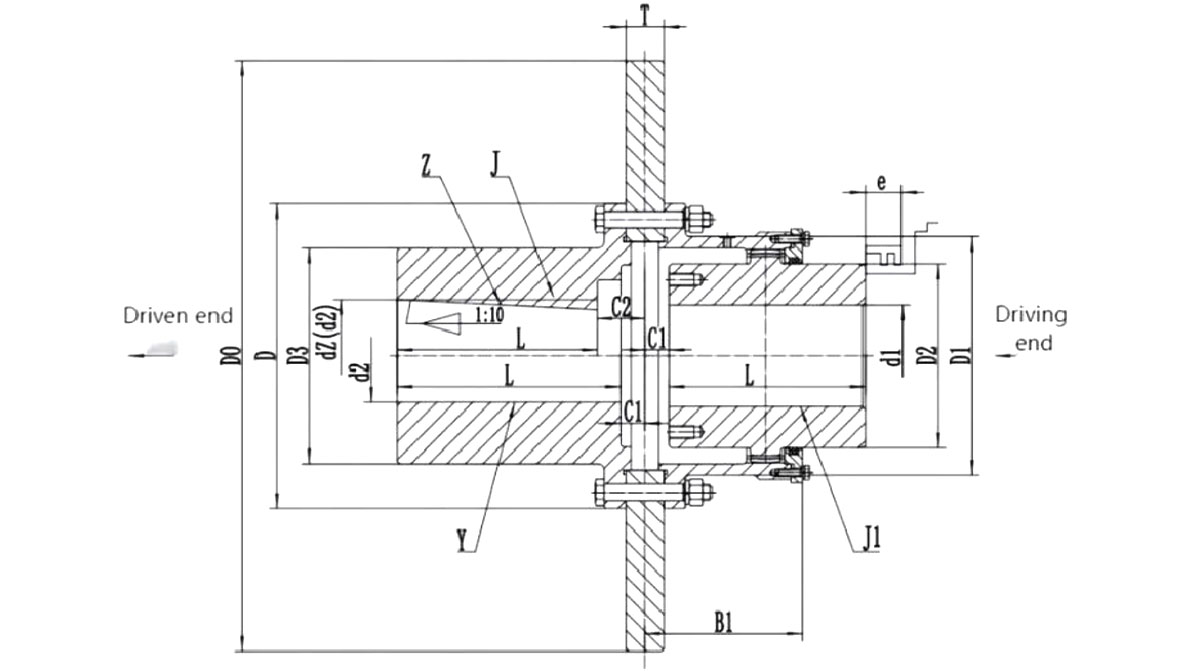

Vyhradený rozmer označený ako „e“ je definovaný v rámci konštrukčných parametrov, aby sa zabezpečila potrebná vôľa na výmenu tesnenia. Tento užívateľsky orientovaný dizajn umožňuje personálu údržby vykonávať servis a výmenu tesnenia pohodlne bez úplnej demontáže systému.

Prehľad technických špecifikácií:
Séria GAP je dostupná vo viacerých modeloch od GAP1 do GAP14.

1. Kompatibilita vývrtu:
Podporuje rôzne konfigurácie vŕtania hriadeľa, vrátane kombinácií Y-Y, J1-J1 a Z-Z, čím poskytuje flexibilitu pre rôzne požiadavky na inštaláciu.

2. Špecifikácie brzdového kotúča:
Štandardné priemery brzdových kotúčov (D₀) sa pohybujú od 315 mm do 1000 mm, vďaka čomu je spojka kompatibilná so širokou škálou bežných kotúčových brzdových systémov.

3. Schopnosť pre veľké zaťaženie:
Maximálny priemer vŕtania (dz) dosahuje 220 mm, čo umožňuje spojke prispôsobiť sa systémom výkonových hriadeľov rôznych ťažkých priemyselných strojov.

Široká škála priemyselných aplikácií:
Vďaka svojej spoľahlivej integrácii brzdenia a vynikajúcemu kompenzačnému výkonu sa spojka GAP stala preferovaným riešením v mnohých odvetviach ťažkého priemyslu.

1. Zdvíhacie a prístavné stroje:
Slúži ako kritický komponent v zdvíhacích a pojazdových mechanizmoch, zabezpečuje presné štartovanie, zastavovanie a polohovanie ťažkých bremien.

2. Hutnícke a banské zariadenia:
Udržuje stabilitu systémov prenosu energie v náročných prevádzkových podmienkach charakterizovaných vysokými teplotami a silným nárazovým zaťažením.

3. Úprava vody, výroba papiera a dopravníkové systémy:
Poskytuje trvanlivú a spoľahlivú podporu prenosu sily vo výrobných linkách vyžadujúcich dlhé spoje hriadeľov a časté brzdenie.
