Spojka GA bubna (Q/YG12006X-2018)

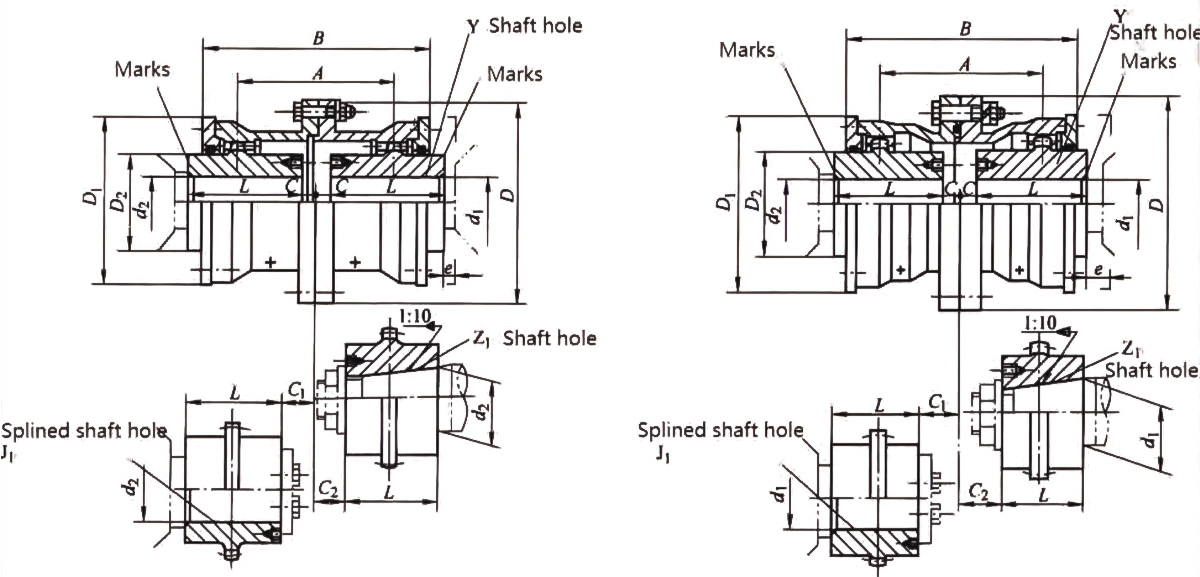

Štruktúra produktu a princíp fungovania:

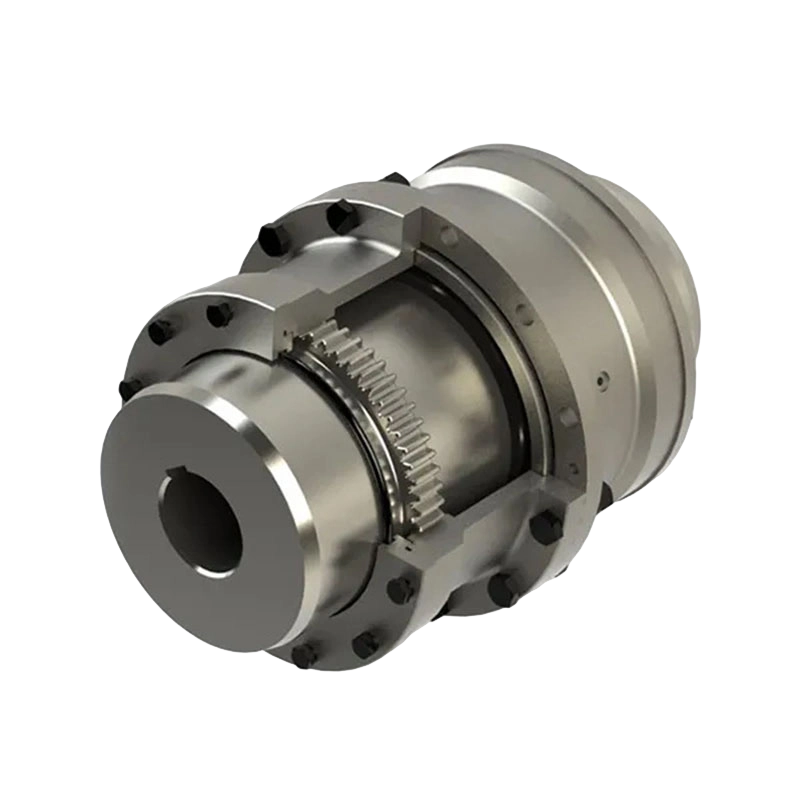

Táto spojka pozostáva predovšetkým z dvoch nábojov ozubených kolies s vonkajšími zubami a bubnového flexibilného puzdra s vnútornými zubami. Náboje sú typicky namontované na hriadele hnacieho a hnaného zariadenia, zatiaľ čo súčiastka bubna medzi ne tesne zapadá; krútiaci moment sa efektívne prenáša prostredníctvom presného záberu vnútorných a vonkajších zubov ozubeného kolesa. Jedinečný dizajn zubov v tvare bubna je kľúčom k dosiahnutiu flexibilného spojenia, ktoré umožňuje určitý stupeň nesúosovosti medzi spojenými hriadeľmi.

Hlavné výhody výkonu:

1. Vysoký krútiaci moment:
Precízne skonštruovaná spojka série GA je schopná vydržať extrémne vysoké krútiace momenty, vďaka čomu je ideálna pre náročné priemyselné aplikácie.

2. Komplexná kompenzácia nesprávneho zarovnania:
Pružná súčiastka bubna spojky sa prispôsobuje uhlovému, radiálnemu a axiálnemu nesúososti medzi hriadeľmi. Táto flexibilita účinne znižuje mechanické namáhanie zariadenia, čím sa výrazne predlžuje životnosť ložísk a iných kritických komponentov.

3. Robustná a odolná konštrukcia:
Vyrobené z vysokokvalitných materiálov, ako je oceľ alebo tvárna liatina, výrobok vykazuje výnimočnú odolnosť voči veľkému nárazovému zaťaženiu a udržiava stabilnú prevádzku v drsnom priemyselnom prostredí charakterizovanom vysokými teplotami alebo korozívnymi podmienkami.

4. Efektívna prevádzka bez vôle:
Presný záber zubov ozubených kolies zaisťuje spojenie bez vôle a zaručuje hladký a efektívny prenos sily bez potreby ďalších nastavovacích komponentov.

5. Jednoduchá inštalácia a údržba:
Vďaka jednoduchej konštrukcii a minimu pohyblivých častí je spojka pozoruhodne jednoduchá na inštaláciu a údržbu, čo pomáha minimalizovať prestoje zariadenia a znižovať prevádzkové náklady.

Kľúčové technické špecifikácie:
Spojka série GA je dostupná v širokej škále modelov – od GA1 po GA30 – aby vyhovovala rôznym priemerom hriadeľov a požiadavkám na krútiaci moment:

1. Rozsah krútiaceho momentu:
Nominálna kapacita krútiaceho momentu pokrýva široké spektrum od 800 N·m (GA1) do 3 500 000 N·m (GA30).

2. Zvýšená kapacita krútiaceho momentu:
Keď sú povrchy zubov ozubených kolies podrobené nitridácii alebo povrchovému kaleniu, menovitý krútiaci moment sa môže zvýšiť o faktor 1,3 v porovnaní so štandardnými špecifikáciami, čím sa ďalej zvýši nosnosť.

3. Rýchlosť:
Menšie modely (ako napríklad GA1) majú povolenú rýchlosť otáčania až 7 100 ot./min., čo preukazuje výnimočnú stabilitu pri vysokých rýchlostiach.

4. Rozmerová kompatibilita:
Maximálny priemer otvoru (dz) dosahuje 220 mm, čo umožňuje kompatibilitu s rozmermi hriadeľa širokej škály priemyselných strojov.

Široké oblasti použitia:
Vďaka svojej výnimočnej spoľahlivosti a kompenzačným schopnostiam je táto spojka široko používaná v nasledujúcich odvetviach:

Ťažba a dobývanie:
Používa sa v ťažkých strojoch, ako sú dopravníkové systémy a drviče, ktoré zahŕňajú vysoké krútiace momenty a nesúososť hriadeľa.

Oceliarsky priemysel:
Vhodné pre zariadenia vyžadujúce stabilný prenos krútiaceho momentu, ako sú valcovne ocele a rotačné pece.

Buničina a papier:
Poskytuje spoľahlivý prenos sily v náročných prevádzkových podmienkach, ktoré sa vyskytujú v strojoch, ako sú papierenské stroje a rozvlákňovače.

Námorné a pobrežné inžinierstvo:
Často sa používa v lodných pohonných systémoch, propeleroch a palubných strojoch, kde si zachováva vynikajúci výkon aj v drsnom morskom prostredí.
