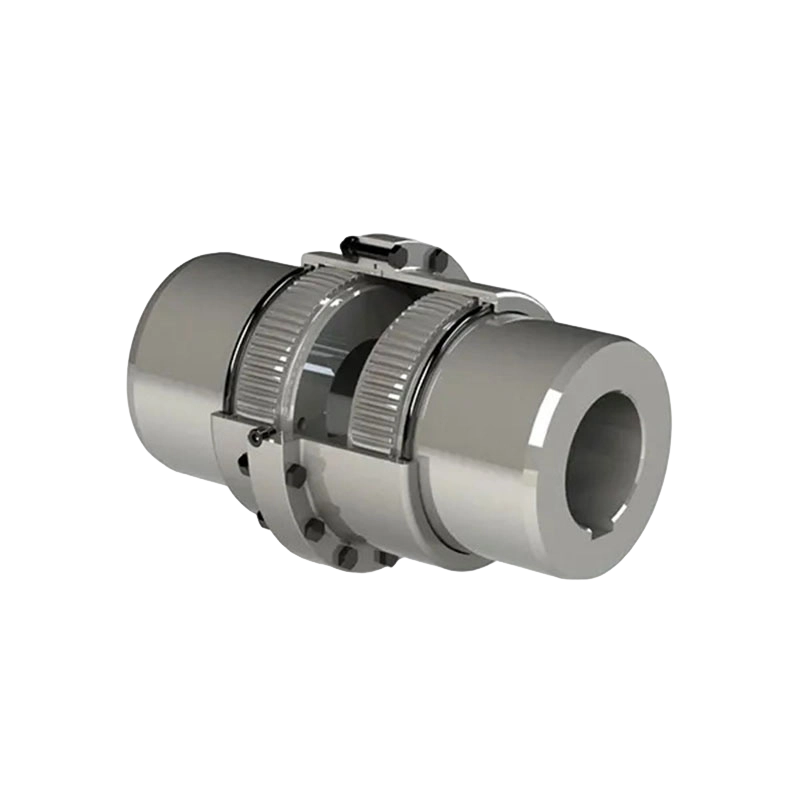

GBD spojka predlžovacieho bubna hriadeľa motora (Q/YG 11003X-2018)

Prehľad produktu:

Spojka hriadeľa motora s bubnom a ozubeným kolesom radu GBD predstavuje výnimočné riešenie prenosu sily. Vyznačuje sa robustným, spoľahlivým a vysoko všestranným dizajnom a je široko používaný v rôznych priemyselných odvetviach. Táto spojka, ktorá slúži ako kritické spojenie medzi hriadeľom motora a jeho poháňaným zariadením, zohráva kľúčovú úlohu pri zabezpečovaní hladkého prenosu krútiaceho momentu a bezproblémového vykonávania rotačného pohybu v rámci mechanických systémov. Tento produkt, vyrobený v prísnom súlade s Q/YG 11003X-2018 Enterprise Standard, je dôkazom najvyšších štandardov inžinierskej a výrobnej dokonalosti.

Kľúčové technické vlastnosti:

1. Výnimočná kompenzačná schopnosť: Najvýraznejšou črtou spojky GBD je jej vlastná schopnosť kompenzovať axiálne, radiálne a uhlové odchýlky. Táto schopnosť je obzvlášť dôležitá v prevádzkových prostrediach, kde je udržanie presného súososti hriadeľa náročné; účinne znižuje opotrebenie zariadenia spôsobené nesprávnym nastavením a minimalizuje riziko nákladných prestojov.

2. Tlmenie vibrácií a odolnosť proti otrasom: Precízne skonštruovaný mechanizmus bubnovej prevodovky je navrhnutý tak, aby účinne tlmil vibrácie a absorboval rázové zaťaženie vznikajúce pri prenose sily, čím zaisťuje hladký a stabilný chod celého systému.

3. Robustná a odolná konštrukcia: Výrobok je vyrobený z vysoko pevných materiálov a využíva pokročilé výrobné procesy a je schopný odolať veľkému zaťaženiu, drsným prevádzkovým podmienkam a dynamickému namáhaniu, ktoré je vlastné priemyselnému prostrediu, čím zabezpečuje výnimočne dlhú životnosť.

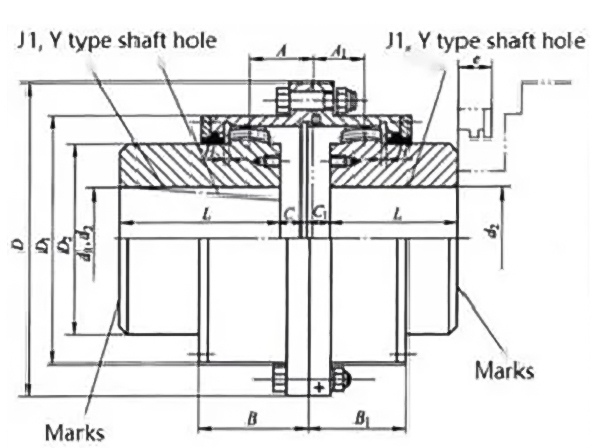

4. Kompaktná a precízne navrhnutá konštrukcia: Ako je znázornené na štrukturálnych schémach, zostava spojky sa vyznačuje precíznou konštrukciou, v ktorej je vonkajšia objímka bezpečne priskrutkovaná k vnútornému ozubenému mechanizmu, čo umožňuje vysoko účinné spojenie energie.

Hlavné technické parametre:

V závislosti od konkrétneho modelu a špecifikácií, séria GBD zahŕňa široké spektrum aplikačných požiadaviek, od ľahkých až po ťažké prevádzky:

1. Menovitý krútiaci moment (Tn): Séria v rozsahu od 1,6 kN·m (model GBD1) do 56 kN·m (model GBD10) spĺňa rôzne požiadavky na prenos energie naprieč rôznymi úrovňami intenzity.

2. Prípustná rýchlosť (n): Spojka, ktorá je schopná dosiahnuť rýchlosť až 5600 ot./min (pre menšie modely), si zachováva stabilný rotačný výkon aj pri vysokovýkonných a náročných aplikáciách.

3. Priemer a dĺžka otvoru: Séria podporuje širokú škálu rozmerov otvorov s priemermi od 22 mm do 200 mm. Okrem toho ponúka viacero konfigurácií vŕtania – vrátane typu Y, typu J1 a typu Z1 – na zabezpečenie dokonalej kompatibility s predĺžením hriadeľa rôznych typov motorov.

4. Mazanie a údržba: Produkt obsahuje vyhradenú vnútornú nádrž na skladovanie maziva. V závislosti od konkrétnej veľkosti modelu sa objem tukovej náplne pohybuje od 107 ml do 1320 ml, čo zaisťuje dôkladné premazanie povrchov zubov ozubených kolies.

Polia aplikácie:

Vďaka svojej výnimočnej nosnosti a stabilite sú spojky typu GBD široko používané v nasledujúcich odvetviach:

1. Hutnícke a banské zariadenia

2. Zdvíhacie a prepravné stroje (napr. prístavné zariadenia)

3. Hydraulické strojárske zariadenia a stroje na výrobu papiera

4. Ostatné vysokovýkonné priemyselné pohonné systémy

Inštalácia a údržba:

Dizajn spojky typu GBD uprednostňuje pohodlie užívateľa; jej postupy inštalácie a demontáže boli zjednodušené, aby uľahčili rutinnú údržbu a servis technickým personálom. Táto jednoduchá údržba nielen znižuje prestoje na opravy, ale tiež zvyšuje celkovú nákladovú efektívnosť a prevádzkovú spoľahlivosť celého mechanického systému.
