GBL spojka bubna s brzdovým kolesom (Q/YG 11004X-2018)

Prehľad produktu:

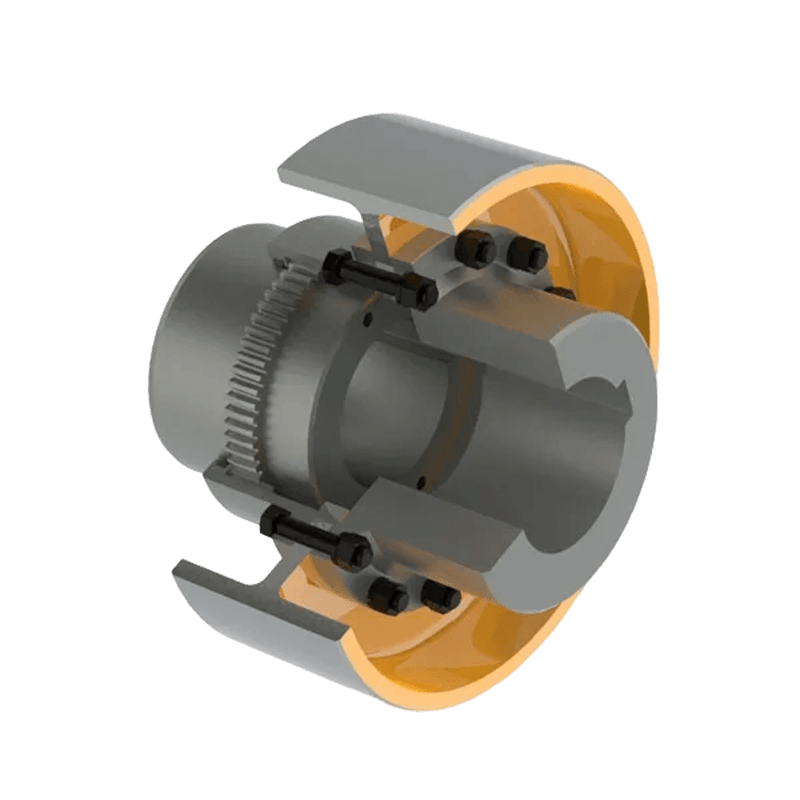

Ozubená spojka bubnového typu s brzdovým kolesom radu GBL je špecializovaný komponent mechanickej prevodovky navrhnutý tak, aby uľahčil efektívny prenos krútiaceho momentu medzi rotujúcimi hriadeľmi a zároveň integroval brzdové koleso, aby sa zabezpečila dodatočná bezpečnostná kontrola a brzdné schopnosti. Tento produkt kombinuje prirodzenú spoľahlivosť tradičných bubnových ozubených spojok s funkciou brzdenia, vďaka čomu je ideálnou voľbou na zabezpečenie presného ovládania a prevádzkovej bezpečnosti v moderných priemyselných strojoch.

Konštrukčný dizajn a výkonové vlastnosti:

1. Pokročilá štruktúra ozubeného kolesa typu bubna: Spojka sa vyznačuje robustným a odolným vnútorným bubnovým dizajnom, ktorý prenáša výkon prostredníctvom presného záberu jemne opracovaných zubov vnútorného ozubenia.

2. Multidimenzionálna kompenzácia nesúosovosti: Táto jedinečná konštrukcia účinne kompenzuje uhlové, radiálne (paralelné) a axiálne nesúososti medzi pripojenými hriadeľmi. Absorbovaním odchýlok spôsobených takýmito nesúososťami výrazne znižuje namáhanie pripojených zariadení, čím predlžuje životnosť celej prenosovej sústavy.

3. Integrovaná funkcia brzdenia: Priamou integráciou brzdového kolesa do konštrukcie spojky jednotka umožňuje riadené spomalenie alebo núdzové zastavenie rotujúcich hriadeľov. Táto funkcia je kritická pre aplikácie vyžadujúce presné ovládanie rýchlosti alebo núdzové bezpečnostné brzdenie.

4. Vysokopevnostné materiály a odolnosť: Produkt vyrobený z vysoko kvalitnej ocele alebo legovanej ocele vykazuje výnimočnú odolnosť proti opotrebovaniu, únave a korózii, čo mu umožňuje odolávať náročným prevádzkam a odolávať náročným priemyselným prostrediam.

5. Modulárny dizajn a jednoduchá údržba: Spojka má modulárnu konštrukciu, ktorá zjednodušuje proces inštalácie. Jeho dizajn uprednostňuje jednoduchú údržbu, umožňuje rýchle kontroly, výmenu tesnení alebo opravy komponentov, aby sa minimalizovali prestoje zariadenia.

Kľúčové technické špecifikácie:

1. Rozsah veľkostí: Produktová séria ponúka komplexný rad modelov od GBL1 do GBL14.

2. Kapacita krútiaceho momentu: Rozsah menovitého krútiaceho momentu (Tn) je rozsiahly a pokrýva kapacity od 0,63 kN·m do 125 kN·m.

3. Prevádzková rýchlosť: Spojka, ktorá demonštruje vynikajúcu stabilitu pri vysokých rýchlostiach, podporuje maximálnu povolenú rýchlosť otáčania až 4000 ot./min (v závislosti od konkrétneho modelu).

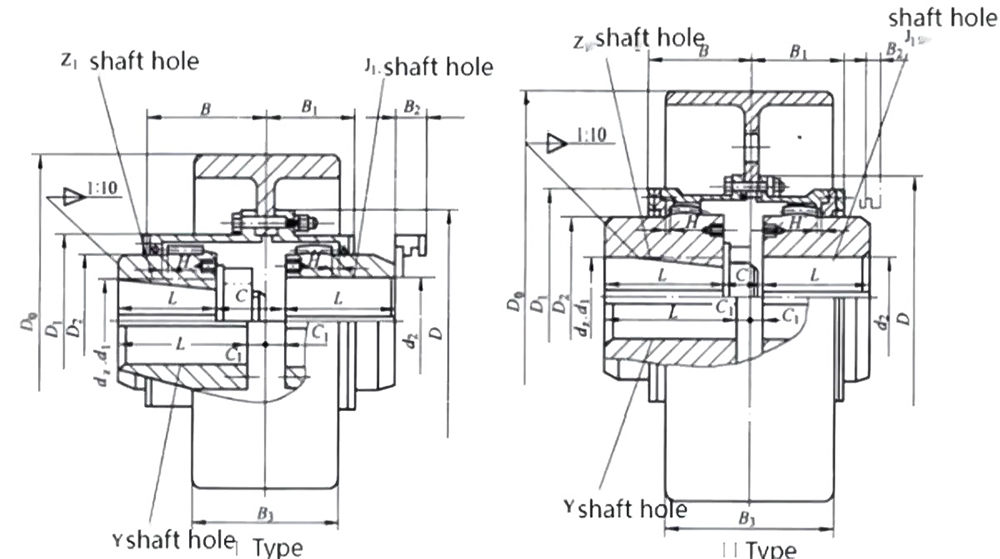

4. Prispôsobivosť otvoru: Podporuje rôzne konfigurácie priemeru otvoru (d1, d2, dz), s maximálnym priemerom otvoru dosahujúcim 250 mm. Na požiadanie sú k dispozícii aj kužeľové otvory s maximálnym priemerom 220 mm.

Fyzikálne vlastnosti:

V závislosti od špecifických špecifikácií modelu sa vlastná hmotnosť produktu pohybuje od 7 kg do 850 kg, čo je schopné splniť rôzne požiadavky na prenos energie priemyselných zariadení od ľahkých až po ťažké aplikácie.

Primárne aplikačné polia:

Táto séria spojok sa vyznačuje robustným prenosom krútiaceho momentu a presnými brzdnými schopnosťami a je široko používaná v ťažkých strojoch a zariadeniach v nasledujúcich odvetviach:

1. Hutnícke a banské stroje

2. Zdvíhacie a dopravné zariadenia

3. Prístavné a hydraulické stroje

4. Zariadenie papierenského priemyslu

Vďaka svojej robustnej konštrukcii, výnimočným schopnostiam kompenzácie vychýlenia a pokročilej integrovanej technológii brzdenia ponúka spojka bubna a ozubeného kolesa typu GBL s brzdovým bubnom komplexné riešenie pre moderné priemyselné prevodové systémy – spájajúce vysokú účinnosť, bezpečnosť a odolnosť v jednom balení.
