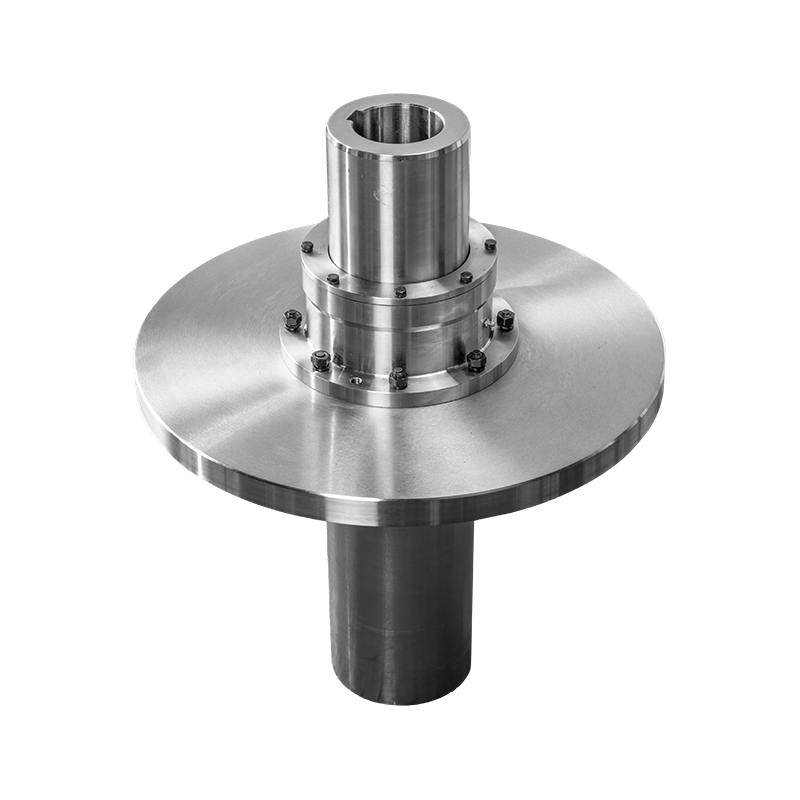

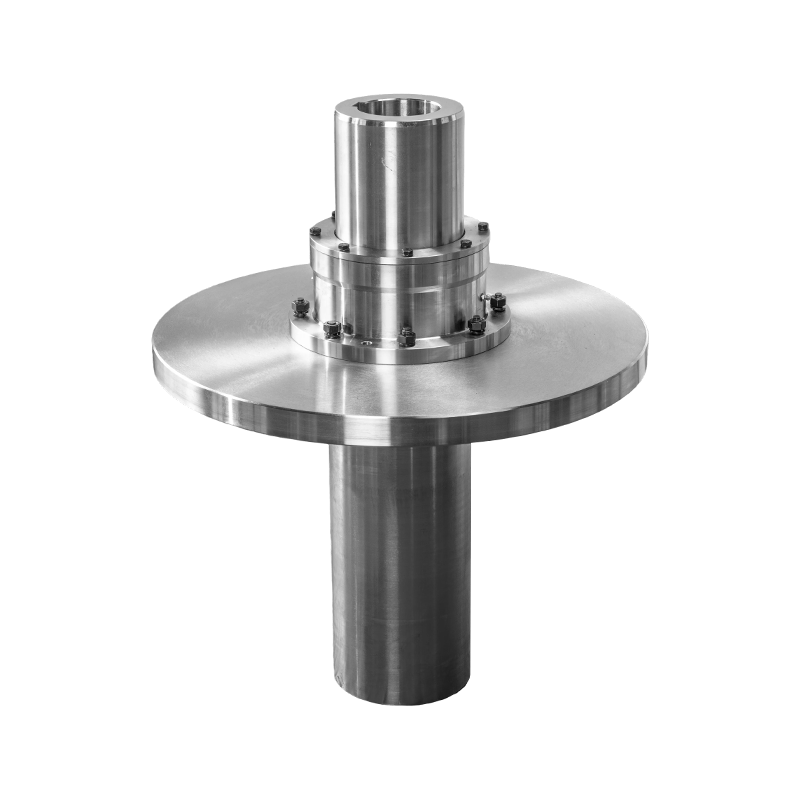

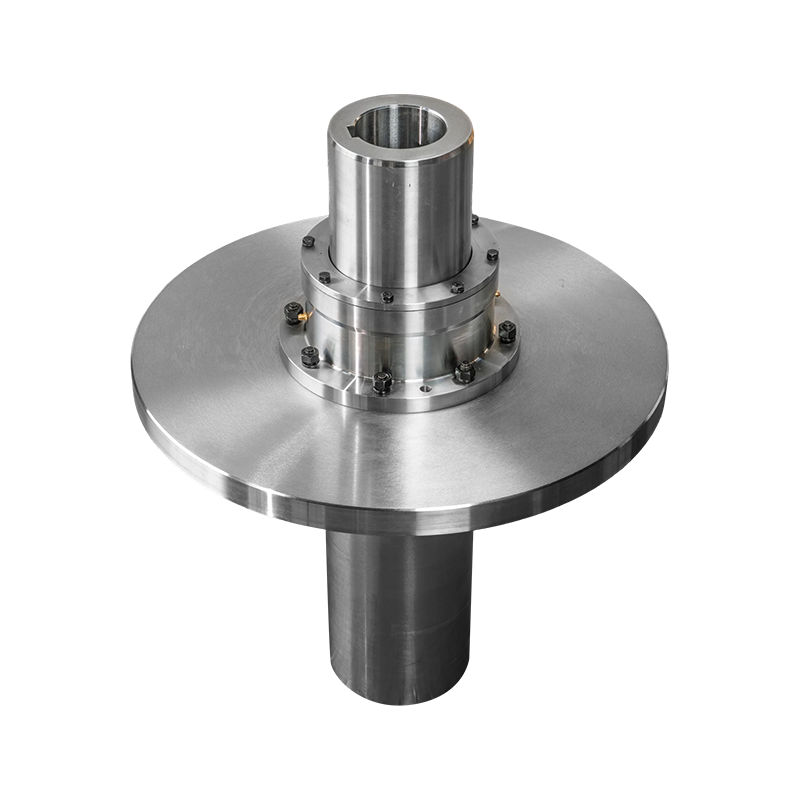

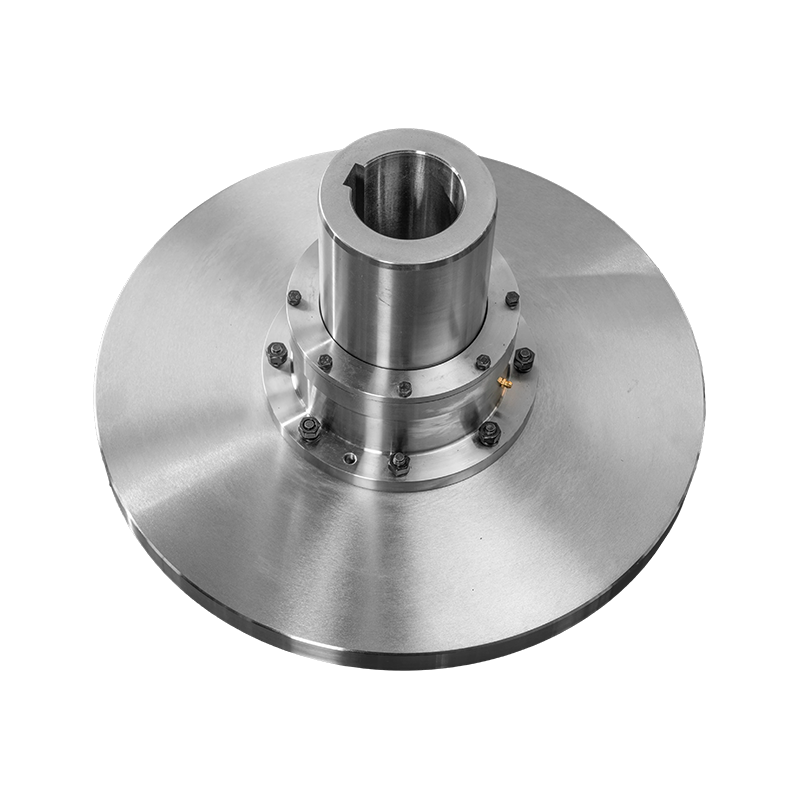

GCP spojka bubna s brzdovým kotúčom (Q/YG 13012X-2018)

Prehľad produktu: Bubnová ozubená spojka typu GCP s brzdovým kotúčom (štandard: Q/YG 13012X-2018) predstavuje vysoký stupeň integrácie v modernej technológii prenosu sily. Integruje vysokovýkonnú technológiu bubnovej prevodovky s funkciou kotúčového brzdenia. Tento hybridný dizajn zaisťuje nielen extrémne efektívny prenos energie, ale poskytuje aj zvýšenú bezpečnosť a presné núdzové zastavenie pre komplexné priemyselné energetické systémy.

Hlavné funkcie a výhody:

1. Dvojitá integrácia prevodovky a brzdenia: Tento produkt dosahuje funkcie prenosu sily aj núdzového brzdenia v rámci jedného komponentu. Toto integrované riešenie výrazne optimalizuje využitie priestoru a zjednodušuje inštaláciu v rôznych priemyselných prostrediach.

2. Vynikajúce zaťaženie a kapacita krútiaceho momentu: Využitím základných výhod konštrukcie bubnového prevodu sa táto séria môže pochváliť extrémne vysokou hustotou krútiaceho momentu, ktorá ľahko spĺňa prísne požiadavky ťažkých strojov pracujúcich pri nepretržitom vysokom zaťažení.

3. Presné ovládanie pohybu: Integrovaný brzdový kotúč umožňuje operátorom presne ovládať rotačný pohyb strojového zariadenia, čím zabezpečuje rýchlu a bezpečnú odozvu energetického systému, či už ide o úpravu rýchlosti počas normálnej prevádzky alebo okamžité brzdenie v núdzových situáciách.

4. Vysoká spoľahlivosť v extrémnych podmienkach: Robustná konštrukcia a vysokokvalitné materiály celého stroja sú navrhnuté špeciálne pre drsné priemyselné prostredie. Jeho odolnosť zaisťuje extrémne nízku frekvenciu údržby počas dlhodobej prevádzky, čím výrazne zlepšuje prevádzkyschopnosť systému a celkovú produktivitu.

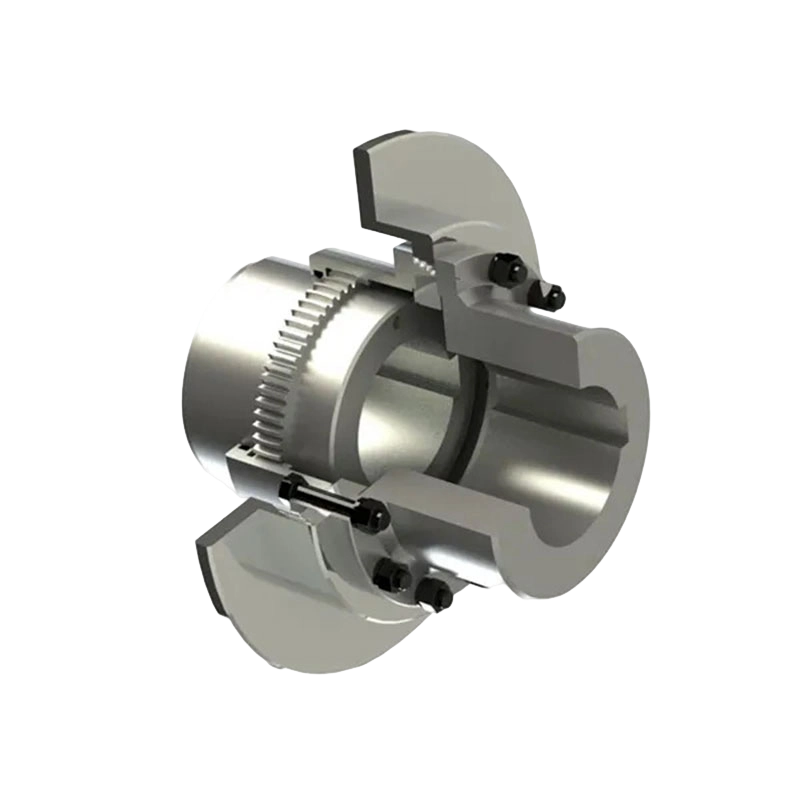

Pracovný princíp: Za normálnych prevádzkových podmienok spojka efektívne prenáša krútiaci moment medzi oboma hriadeľmi prostredníctvom presného záberu ozubených kolies v tvare bubna, čím zaisťuje hladký tok energie. Keď systém dostane príkaz na zastavenie alebo sa dostane do núdzového stavu, brzdový kotúč zasiahne a generuje silný brzdný moment prostredníctvom trenia, čo spôsobí rýchle a kontrolované spomalenie rotujúcich častí, až kým sa úplne nezastavia.

Kľúčové technické špecifikácie: Séria GCP ponúka rôzne modely (GCP1 až GCP14), ktoré spĺňajú rôzne požiadavky na krútiaci moment:

1. Menovitý krútiaci moment (T _n ): Pokrýva široký rozsah od 800 N·m do 180 000 N·m.

2. Prípustné otáčky ([n]): Až 4000 ot/min (v závislosti od modelu).

3. Špecifikácie brzdového kotúča (D ₀ ): Ponúka rôzne štandardné priemery kotúčov od 315 mm do 1000 mm.

4. Osadenie otvoru hriadeľa: Podporuje rôzne typy pripojenia otvorov hriadeľa, ako sú Y, J1 a Z1, prispôsobujúce sa širokému rozsahu priemerov hriadeľa.

Odvetvové aplikačné scenáre:

1. Ťažké priemyselné stroje: Ako napríklad drviče, veľké miešačky a extrudéry, ktoré si vyžadujú spoľahlivý prenos a núdzovú bezpečnostnú ochranu.

2. Systémy manipulácie s materiálom: Používajú sa v dopravníkoch, navijakoch a žeriavoch na presné riadenie zaťaženia.

3. Ťažobné zariadenia: Vynikajúco sa prejavuje v banských dopravných systémoch a hĺbiacich strojoch v extrémnych prostrediach.

4. Námorné pohonné systémy: Používajú sa na pripojenie motorov a vrtuľových hriadeľov, integrujúc funkcie núdzového brzdenia na zvýšenie prevádzkovej flexibility a bezpečnosti.

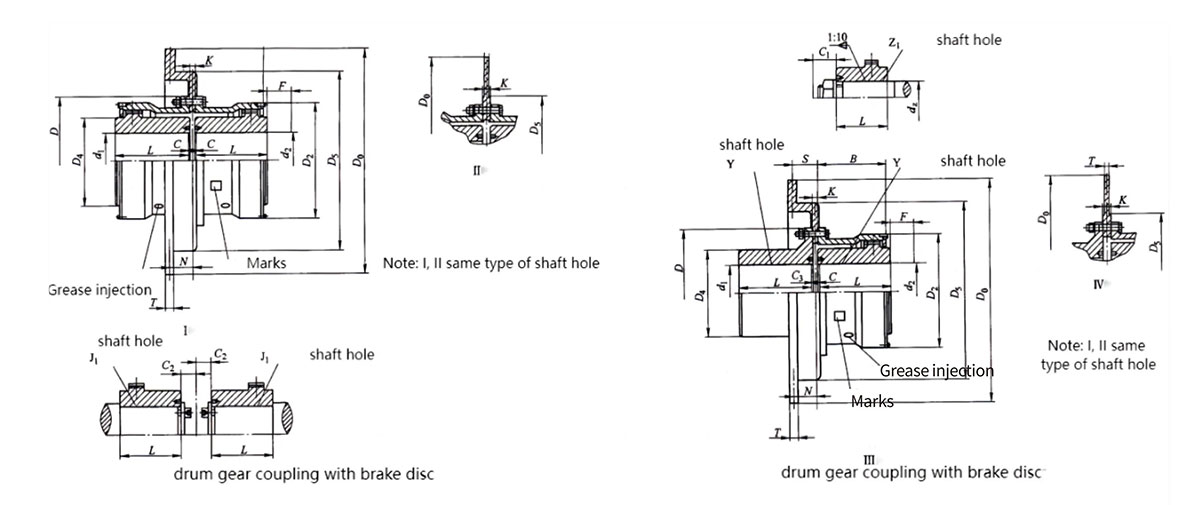

Vlastnosti konštrukčného dizajnu: Tento produkt využíva štruktúru brzdového kotúča typu kazety a je vybavený vyhradeným portom na vstrekovanie oleja pre jednoduchú údržbu mazania bez demontáže hlavného telesa. Hrúbka, odsadenie a montážne rozmery brzdového kotúča sú starostlivo vypočítané, aby sa zabezpečilo presné zladenie s rôznymi modelmi kotúčových bŕzd.
