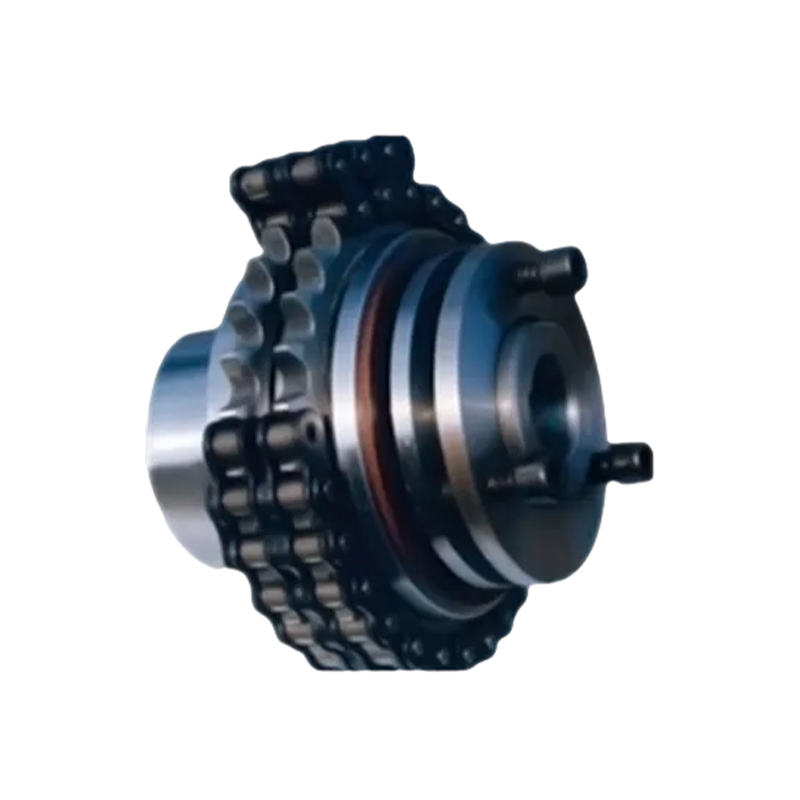

Trecia bezpečnostná spojka typu MAC (Q/YA41001X-2018)

Name: Trecia bezpečnostná spojka typu MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

Bezpečnostná spojka typu MAC s trením (v súlade s normou Q/YA41001X-2018) je priemyselný hlavný komponent, ktorý integruje efektívny prenos energie a presnú ochranu proti preťaženiu. Ako pokročilé riešenie prevodovky vyvinuté profesionálnou továrňou na bezpečnostné spojky, jej základná technológia spočíva v ochrannom mechanizme „okamžitého sklzu trecej dvojice“: keď zaťaženie systému prekročí prednastavený prah krútiaceho momentu, trecia dvojica okamžite hladko prekĺzne bez akéhokoľvek nárazu alebo prasknutia, čím sa účinne izoluje preťaženie a zaisťuje sa absolútna bezpečnosť motorov, prevodových hriadeľov a drahých koncových zariadení. Okrem toho má produkt extrémne vysokú flexibilitu nastavenia krútiaceho momentu a používatelia môžu presne nastaviť hodnotu ochrany nastavením pružinovej matice alebo hydraulického tlaku. Táto vysoko kontrolovateľná logika ochrany umožňuje preukázať vynikajúcu spoľahlivosť v zložitých pracovných podmienkach.

Pokiaľ ide o ukazovatele výkonu a účinnosť údržby, nominálny krútiaci moment tejto série pokrýva široký rozsah od 6,3 N · m do 9 500 N · m a účinnosť prenosu sa zvyčajne udržiava nad 95%, čo plne preukazuje technickú odbornosť vysoko kvalitných produktov výrobcov bezpečnostných spojok. Táto spojka využíva trecie materiály odolné voči opotrebovaniu a vysokým teplotám (ako je prášková metalurgia na báze medi), ktoré dokážu rýchlo obnoviť normálny prenos aj po častom sklze bez potreby výmeny dielov, čím sa výrazne znižujú náklady na prevádzku a údržbu podniku. Vďaka svojej vynikajúcej schopnosti kompenzácie posunu a vlastnostiam tlmenia nárazov a zníženia hluku sa tento produkt stal nevyhnutnou bezpečnostnou ochrannou bariérou v oblastiach ťažkého priemyslu, ako je metalurgia, baníctvo, prístavné stroje a dopravné zariadenia prostredníctvom širokej ponuky dodávateľov bezpečnostných spojok.

Kontaktujte nás

PDF na stiahnutie

PREV: Žiadny predchádzajúci článok
ĎALEJ: Žiadny ďalší článok

Parametre produktu

Odoslať správu

TECHNICKÉ PARAMETRE

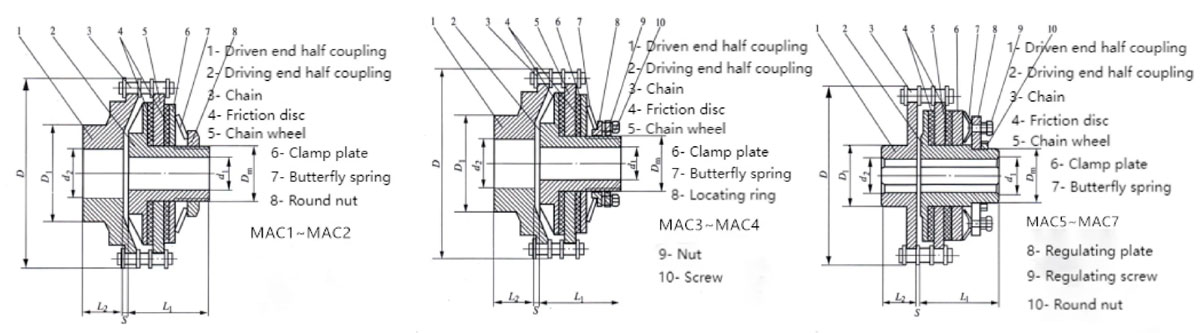

Základné parametre a hlavné rozmery trecej bezpečnostnej spojky MAC

Typ	Menovitý krútiaci moment N·m		Povolené otáčky [n]/r.min⁻¹	Koniec jazdy		Koniec jazdy		D	D _m	D₁	S	Hmotnosť / kg	Zotrvačnosť /kg·m²
				Priemer otvoru hriadeľa	Dĺžka Y	Priemer otvoru hriadeľa	Dĺžka Y
	min	max		d₁	L1	d₂	L2
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33 × 1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42 × 1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100 110,120,125	16
				100,110	212	130 140	20
MAC7Z	4700	9500		95	190	110,120,125	16
				100 110,120,125	212	130 140,150	20
				130	252	160 170 $ $	24
