GC Drum ozubená spojka (Q/YG 13010X-2018)

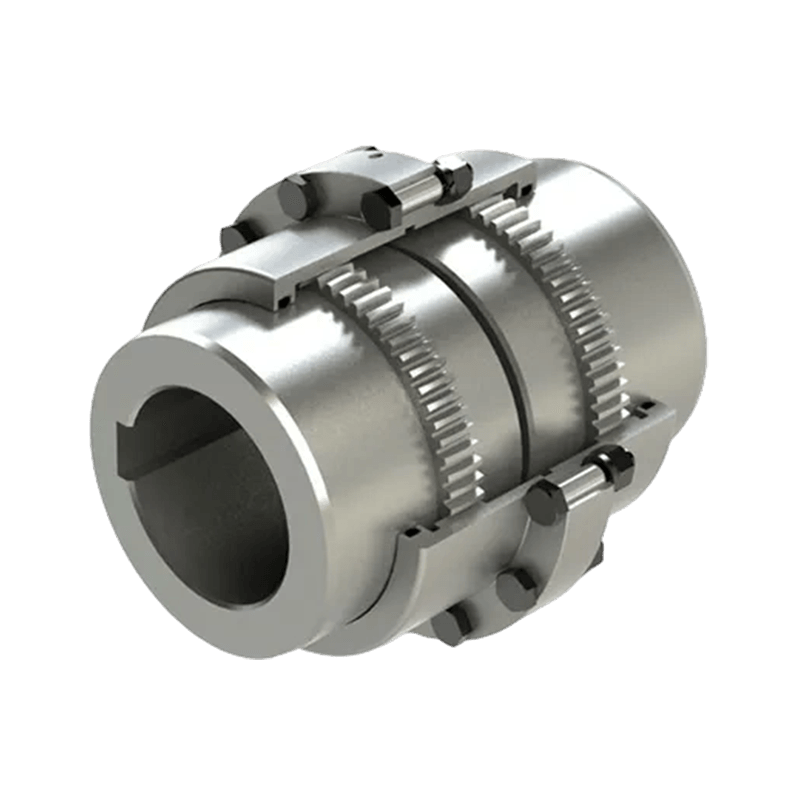

Prehľad produktu: Bubnová ozubená spojka typu GC (štandard: Q/YG 13010X-2018) je robustné a efektívne mechanické prevodové zariadenie špeciálne navrhnuté na prenos krútiaceho momentu medzi dvoma hriadeľmi pri vyrovnávaní radiálnych, axiálnych a uhlových nesúosov. Tento produkt je široko používaný v rôznych priemyselných aplikáciách vyžadujúcich extrémne vysokú presnosť prenosu krútiaceho momentu vďaka svojej vynikajúcej spoľahlivosti a odolnosti.

Kľúčové vlastnosti:

1. Vysoká nosnosť: Táto spojka je precízne skonštruovaná a vydrží extrémne vysoké krútiace momenty, vďaka čomu je ideálna pre ťažké priemyselné prostredia, ako sú bane, oceliarne a výroba energie.

2. Vynikajúca flexibilita: Jeho jedinečný flexibilný dizajn umožňuje uhlové, paralelné a axiálne posunutie medzi dvoma hriadeľmi, čím sa účinne znižuje namáhanie pripojeného zariadenia a minimalizuje sa riziko predčasného zlyhania zariadenia.

3. Robustná a odolná konštrukcia: Vyrobená z vysokokvalitnej ocele alebo zliatinových materiálov, môže pracovať stabilne v drsných podmienkach extrémnych teplôt, korozívnych prostredí a silných vibrácií.

4. Jednoduchá inštalácia a údržba: Proces inštalácie je jednoduchý a intuitívny a umožňuje rýchle nastavenie. Medzitým jeho robustný dizajn minimalizuje požiadavky na údržbu, efektívne znižuje prestoje a znižuje prevádzkové náklady.

5. Vynikajúca zameniteľnosť: Spojky typu GC sú zvyčajne navrhnuté tak, aby boli zameniteľné s inými značkami, čo umožňuje modernizáciu alebo výmenu zariadenia bez výrazných úprav.

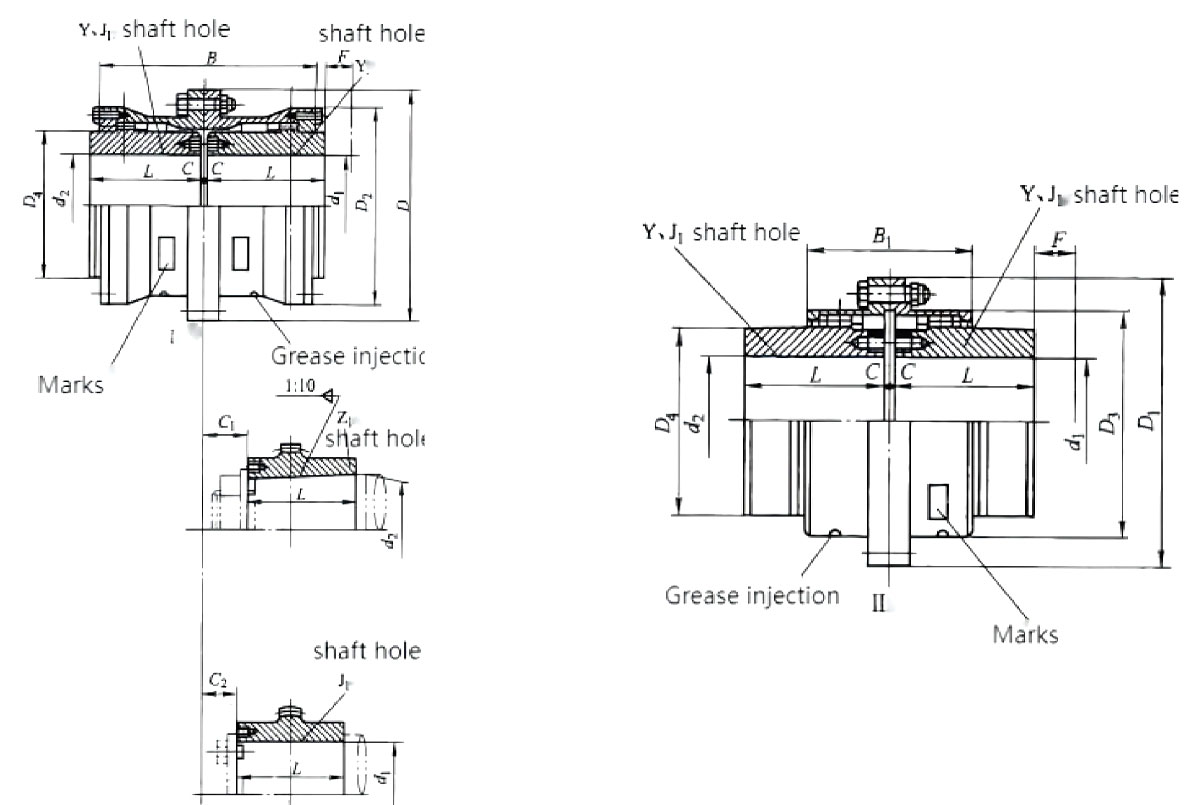

Konštrukčný dizajn: Spojky typu GC využívajú presne opracované vnútorné a vonkajšie profily zubov.

1. Konfigurácia otvorov hriadeľa: Podporuje rôzne typy otvorov hriadeľa, vrátane Y, J1, Z1 atď., aby sa prispôsobili rôznym požiadavkám na priemyselné pripojenie konca hriadeľa.

2. Systém mazania: Kryt je navrhnutý so špeciálnymi otvormi na vstrekovanie oleja, aby sa zabezpečilo primerané mazanie povrchov zubov, čím sa predlžuje životnosť.

4. Spôsob pripojenia: Na bezpečné spojenie dvoch polovičných spojok sa používajú skrutky s vysokou pevnosťou, výsledkom čoho je kompaktná a stabilná konštrukcia.

Technické špecifikácie: Séria GC spojok pokrýva široký rozsah veľkostí (GC1 až GC24) od malých po extra veľké, čím spĺňa potreby prenosu rôznych mierok:

1. Menovitý krútiaci moment (T _n ): Rozsah od 800 N·m do 1 400 000 N·m.

2. Povolené otáčky ([n]): Až 7500 ot/min (v závislosti od modelu).

3. Použiteľný priemer hriadeľa (d ₁ , d ₂ , d _z ): Vhodné pre hriadele s priemerom od 12 mm do 520 mm.

Typické aplikácie: Vďaka svojmu vysokému výkonu sú bubnové ozubené spojky typu GC široko používané v mechanických prevodových systémoch v nasledujúcich odvetviach:

Hutnícke zariadenia a banské stroje

Zdvíhacie a prístavné stroje

Zariadenia na ochranu vody a stroje na výrobu papiera

Pohony kompresorov, čerpadiel a turbín
