Spojka GCL bubna s brzdovým kolesom (Q/YG 13011X-2018)

Prehľad produktu: Bubnová ozubená spojka typu GCL s brzdovým kolesom (štandard: Q/YG 13011X-2018) je inovatívne riešenie prevodovky, ktoré dokonale integruje vysokoúčinnú technológiu bubnovej prevodovky s brzdnou funkciou. Pri dosahovaní vysokého prenosu krútiaceho momentu táto spojka poskytuje presné ovládanie a schopnosti spomalenia/zastavenia pre rotačný pohyb priemyselných zariadení prostredníctvom integrovanej konštrukcie brzdových kolies.

Vlastnosti základného dizajnu:

1. Integrovaný prevod a brzdenie: Tento systém hladko integruje účinnosť prevodu ozubenej spojky s riadiacou funkciou brzdového kolesa, čím poskytuje komplexné riešenie pre prenos sily a riadenie pohybu v ťažkých priemyselných strojoch.

2. Vysokovýkonné ozubené kolesá bubna: Vnútorná časť ozubeného kolesa je vyrobená z vysoko pevných materiálov, ako je legovaná oceľ, vyznačujúca sa vynikajúcou flexibilitou na efektívne vyrovnávanie axiálneho nesúosenia (radiálneho, axiálneho a uhlového), čím sa znižuje namáhanie pripojeného zariadenia.

3. Precízne ovládanie brzdenia: Integrovaná konštrukcia brzdového kolesa umožňuje zariadeniu rýchlo spomaliť alebo úplne zastaviť podľa prevádzkových alebo bezpečnostných požiadaviek, čím sa výrazne zvyšuje bezpečnosť a flexibilita prevodového systému.

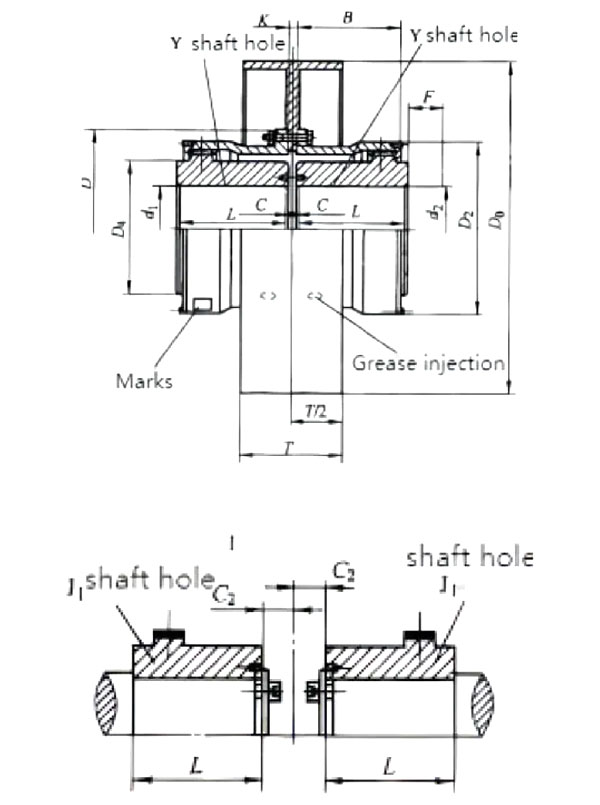

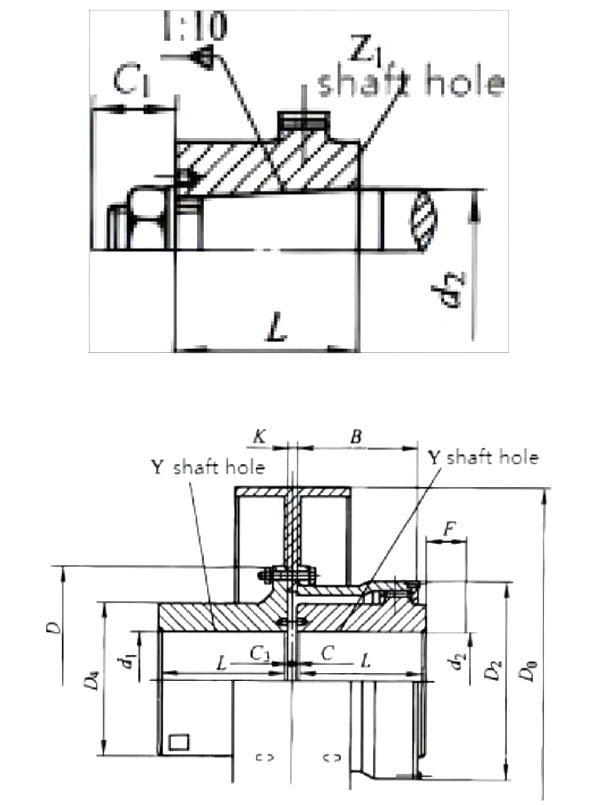

4. Rôzne konštrukčné formy: Ako je znázornené na technických výkresoch, táto séria ponúka dve hlavné konštrukčné usporiadania: GCL-I a GCL-II, aby sa prispôsobili rôznym priestorovým a inštalačným požiadavkám.

5. Pohodlný mazací systém: Kryt je vybavený vyhradeným portom na vstrekovanie oleja pre jednoduchú rutinnú údržbu mazania, ktorá zaisťuje dlhodobú spoľahlivosť zubov ozubeného kolesa.

6. Technické špecifikácie a parametre: Spojky série GCL pokrývajú rôzne špecifikácie od GCL1 po GCL14, spĺňajúce širokú škálu priemyselných požiadaviek na krútiaci moment:

1. Menovitý krútiaci moment (T _n ): Široký rozsah, od 800 N·m do 180 000 N·m.

2. Povolené otáčky ([n]): Až 4000 ot./min (v závislosti od špecifikácií).

3. Priemer brzdového kolesa (D ₀ ): K dispozícii sú rôzne štandardné veľkosti brzdových kolies s priemermi od 160 mm do 800 mm.

4. Kompatibilita s otvormi hriadeľa: Podporuje rôzne typy otvorov hriadeľa, ako sú Y, J1 a Z1, so širokým rozsahom kompatibilných priemerov hriadeľa (minimálne 12 mm, maximálne do 260 mm).

Hodnota aplikácie a polia: Vďaka kombinácii vysokovýkonnej prevodovky a presných brzdných vlastností je tento produkt ideálnou voľbou pre zariadenia v nasledujúcich oblastiach s extrémne vysokými požiadavkami na bezpečnosť a odolnosť:

1. Dopravné systémy: Ako napríklad pohon a núdzové brzdenie veľkých dopravníkových pásov.

2. Ťažké stroje: Vrátane drvičov, mixérov, mlynov atď.

3. Špeciálne priemyselné zariadenia: Široko používané v metalurgii, baníctve, zdvíhaní, prístavoch a strojárskom priemysle na ochranu vody.

Inštalácia a údržba: Táto spojka sa vyznačuje užívateľsky prívetivým dizajnom, ktorý zjednodušuje proces inštalácie a má za cieľ minimalizovať prestoje zariadenia. Pravidelné vizuálne kontroly a dopĺňanie maziva môžu efektívne predĺžiť životnosť systému a znížiť celkové prevádzkové náklady.
