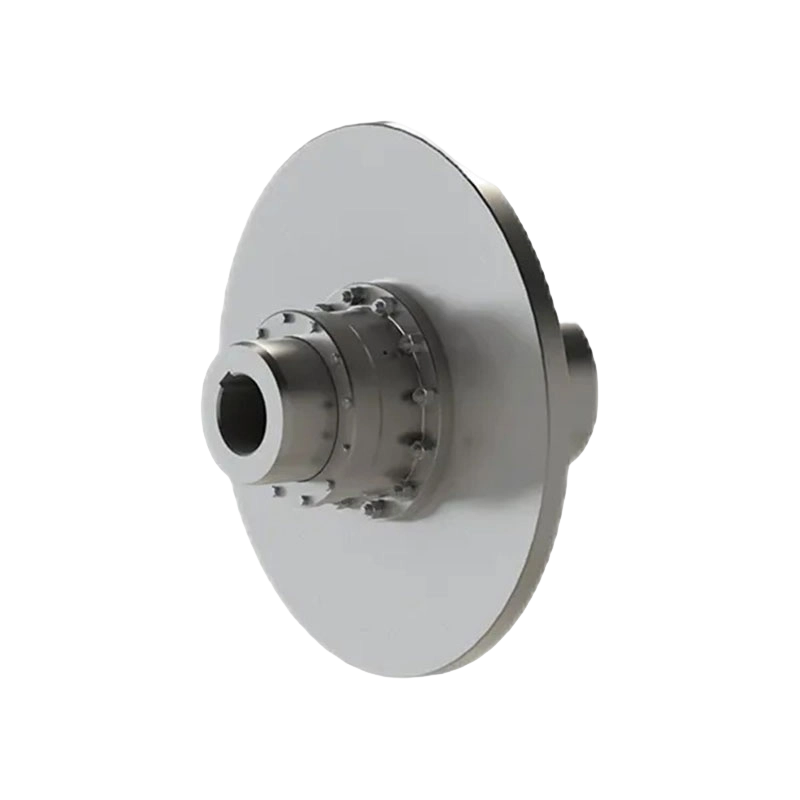

Typ GAPK s ozubenou spojkou kotúčového bubna (Q/YG 12009X-2018)

Prehľad produktu: Bubnová ozubená spojka typu GAPK s brzdovým kotúčom (štandard: Q/YG 12009X-2018) je prevodové zariadenie špeciálne navrhnuté na použitie s kotúčovými brzdami. Tento produkt podporuje obojsmernú rotáciu, čím spĺňa požiadavky na prenos sily a brzdenie v zložitých pracovných podmienkach.

Štrukturálne vlastnosti:

1. Štruktúra ozubeného kolesa s dvojitým bubnom: Má vynikajúcu schopnosť kompenzácie posunu, čím účinne kompenzuje veľké axiálne vychýlenie.

2. Optimalizované usporiadanie brzdového kotúča: Brzdový kotúč je namontovaný na hnanom konci spojky, pričom polovičná spojka plne nesie hmotnosť, pracovné brzdné zaťaženie a vibrácie brzdového kotúča. Táto konštrukcia výrazne zlepšuje záberový výkon bubnových ozubených kolies počas brzdenia, čím sa zvyšuje stabilita prevodového systému.

3. Konštrukcia s vloženou montážou: Brzdový kotúč má štruktúru s vloženou montážou, ktorá používateľom umožňuje rýchlo vymeniť brzdový kotúč bez demontáže prevodového zariadenia, čo výrazne skracuje čas údržby.

4. Kompaktná štruktúra a odvod tepla: Celkový konštrukčný dizajn je vedecky kompaktný, poskytuje vynikajúce podmienky chladenia a odvodu tepla pre brzdový kotúč, čím zaisťuje spoľahlivý výkon pri dlhšej prevádzke s vysokou intenzitou.

Hlavné výhody:

1. Vysoká bezpečnosť: Maximálny brzdný moment spojky nie je obmedzený jej vlastnou konštrukčnou pevnosťou, čo zaisťuje bezpečný a spoľahlivý výkon.

2. Silná nosnosť: Zvlášť vhodné pre náročné aplikácie s častými zmenami zaťaženia, rýchlosti a smeru.

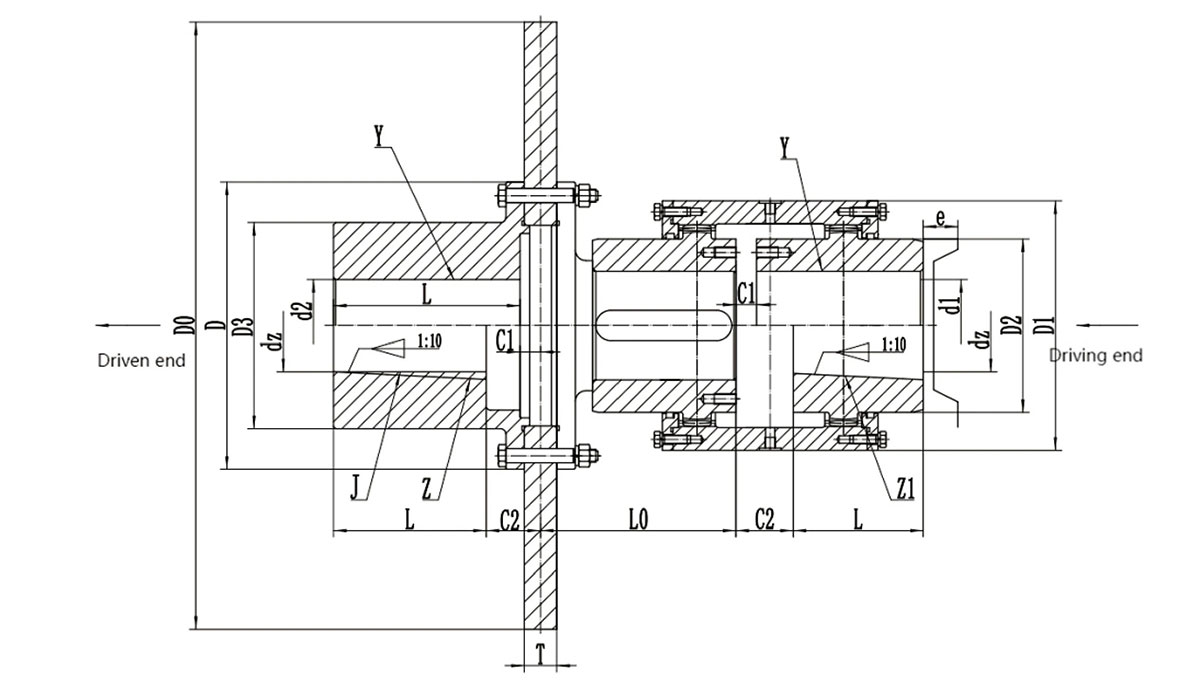

3. Všestranné konfigurácie: Ponúka rôzne kombinácie otvorov hriadeľa (napr. Y-Y, J1-J1, Z-Z, Z1-Z1 atď.) na prispôsobenie rôznym požiadavkám priemyselného rozhrania.

Technické špecifikácie:

1. Menovitý krútiaci moment (T _n ): 630 N.m až 112 000 N.m.

2. Prípustné otáčky (n): 1200 ot./min. až 4000 ot./min. (v závislosti od konkrétneho modelu).

3. Maximálny brzdný moment (T _m ): Nemal by prekročiť dvojnásobok menovitého krútiaceho momentu (t.j. T _m ≤ 2T _n ).

4. Veľkosti: Pokrýva rôzne veľkosti od GAPK1 do GAPK14, prispôsobiteľné širokému rozsahu priemerov otvorov hriadeľa.

Oblasti použitia: Tento produktový rad je široko používaný v priemysle ťažkého strojárstva s extrémne vysokými požiadavkami na presnosť prevodovky a spoľahlivosť bŕzd, vrátane: Hutnícke a banské zariadenia; Zdvíhacie a prístavné stroje; Zariadenia na ochranu vody a výrobu papiera.
